TLV62090RGTR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.148

更新日期：2024-04-01

TLV62090RGTR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：采用 3x3mm QFN 封装的 3A 高效降压转换器

查看详情
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.148

TLV62090RGTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV62090RGTR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：DCS-Control™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.8 V ~ 5.5 V
  • 输入电压：2.5 V ~ 5.5 V
  • PWM 型：混合物
  • 频率 - 开关：1.4MHz
  • 电流 - 输出：3A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 包装：带卷 (TR)
  • 供应商设备封装：16-QFN-EP（3x3）

产品特性

  • 2.5V 至 5.5V 输入电压范围
  • DCS-Control
  • 效率最高可达 98%
  • 省电模式
  • 20µA 运行静态电流
  • 针对最低压降的 100% 占空比
  • 1.4MHz 典型开关频率
  • 0.8V 至 VIN 的可调输出电压
  • 输出放电功能
  • 可调节软启动
  • 断续短路保护
  • 输出电压跟踪
  • 与TPS62090、TLV62095 和 TPS62095 引脚至引脚兼容
  • 有关改进的功能集，请参见 TPS62090
  • 使用 TLV62090 并借助 WEBENCH® Power Designer 创建定制设计方案

产品概述

TLV62090 器件是一款高频同步降压转换器，经优化具有小解决方案尺寸和高效率两大优点，非常适合电池供电类 应用。为了最大限度地提高效率，该转换器以 1.4MHz 的标称开关频率在脉宽调制 (PWM) 模式下工作，并且会在轻负载电流条件下自动进入节能工作模式。在分布式电源和负载点稳压应用中，该器件允许对其他电压轨的电压进行跟踪，并且允许采用介于 10µF 至 150µF 范围内甚至更高的输出电容。通过使用 DCS-Control 拓扑，此器件可实现出色的负载静态性能以及精确的输出电压调节。 输出电压启动斜坡由软启动引脚控制，可由独立电源供电运行，也可在跟踪配置下运行。此外，还可以通过配置使能 (EN) 引脚和电源正常状态 (PG) 引脚实现电源排序。在节能模式下，该器件静态工作电流的典型值为 20µA。在整个负载电流范围内，自动进入省电模式并且以无缝方式保持高效。该器件采用 3mm x 3mm 16 引脚超薄四方扁平无引线 (VQFN) (RGT) 封装。
查看全部

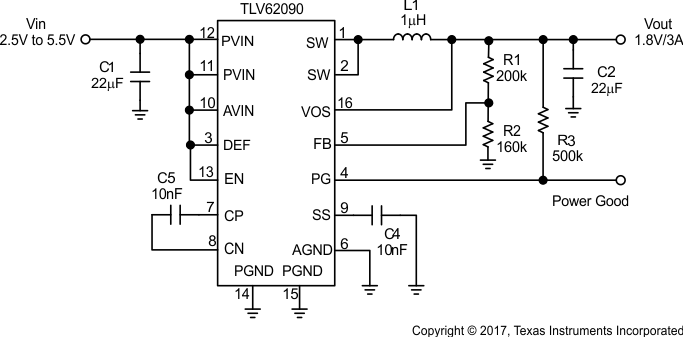

TLV62090RGTR 电路图

TLV62090RGTR 电路图

TLV62090RGTR 电路图
