TLV61224DCKR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：6-TSSOP，SC-88，SOT-363
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.675

更新日期：2024-04-01 00:04:00

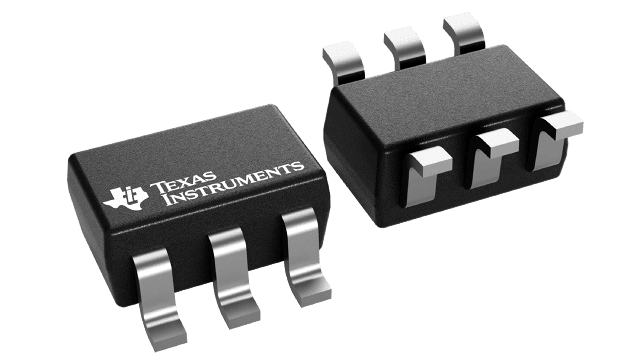

TLV61224DCKR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：采用 6 引脚 SC-70 封装的单节电池 3V 输出电压高效升压转换器

查看详情
  • 封装：6-TSSOP，SC-88，SOT-363
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.675

TLV61224DCKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV61224DCKR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：升压（升压）
  • 输出类型：固定
  • 输出数：1
  • 输出电压：3V
  • 输入电压：0.7 V ~ 3 V
  • PWM 型：电流模式
  • 频率 - 开关：2MHz
  • 电流 - 输出：200mA
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：6-TSSOP，SC-88，SOT-363
  • 包装：带卷 (TR)
  • 供应商设备封装：SC-70-6

产品特性

  • 典型工作条件下的效率高达 94%
  • 5μA 静态电流
  • 工作输入电压范围：0.7V 至 3V
  • 关断条件下具有导通功能
  • 12V 输入下的输出电流大于 40mA
  • 典型开关电流的额定值为 400 mA
  • 输出过压保护
  • 过热保护
  • 3V 固定输出电压
  • 小型 6 引脚 SC-70 封装
  • 电池供电类 应用 1 至 2 节镍氢或碱性电池 1 节锂原电池
  • 1 至 2 节镍氢或碱性电池
  • 1 节锂原电池
  • 消费类及便携式医疗产品
  • 个人护理产品

产品概述

该TLV61224器件可以为由 1 节/2 节碱性或镍氢电池或 1 节锂原电池供电的产品提供电源解决方案。可实现的输出电流取决于输入输出电压比。升压转换器建立在采用同步整流的磁滞控制器拓扑基础之上，能够以最少的静态电流实现最高的效率。该器件可在内部设置 3V 固定输出电压。转换器可通过特有的使能引脚关断。在关断过程中，耗电量降至最低。该器件采用 2mm x 2mm 6 引脚 SC-70 封装 (DCK) 实现小型电路布局。
查看全部

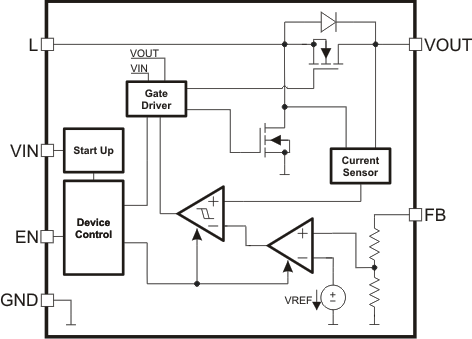

TLV61224DCKR 电路图

TLV61224DCKR 电路图

TLV61224DCKR 电路图
