TLV6003DBVR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：单路超低功耗 (980nA)、16V 精密轨到轨输入和输出运算放大器

查看详情

TLV6003DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV6003DBVR 中文资料属性参数

  • 现有数量：1,263现货
  • 价格：1 : ￥20.59000剪切带（CT）3,000 : ￥10.47002卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：2.5V/μs
  • 增益带宽积：5.5 kHz
  • -3db 带宽：-
  • 电流 - 输入偏置：100 pA
  • 电压 - 输入补偿：390 μV
  • 电流 - 供电：1mA
  • 电流 - 输出/通道：200 μA
  • 电压 - 跨度（最小值）：2.5 V
  • 电压 - 跨度（最大值）：16 V
  • 工作温度：-55°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • 微功耗运行：1.2µA（最大值）
  • 低输入失调电压：550µV（最大值）
  • 高达 18V 的反向电池保护
  • 轨至轨输入/输出
  • 增益带宽积：5.5kHz
  • 额定温度范围： TA = –40°C 至 +125°C
  • 工作温度范围：TA = –55°C 至 +125°C
  • 输入共模范围超过电源轨：–0.1V 至 VCC + 5V
  • 电源电压范围：2.5V 至 16V
  • 小封装： 5 引脚 SOT-23
  • 5 引脚 SOT-23

产品概述

TLV6003 是一款纳瓦级功耗运算放大器，每个通道仅消耗 980nA 的电流，同时提供极低的最大失调电压。逆向电池保护可在电池安装不当产生过大电流时保护放大器。在恶劣环境下，输入电压可以比正电源轨高 5V，不会损坏器件。低电源电流与低输入偏置电流耦合，使该器件可与高串联电阻输入源（如 PIR 运动检测仪和一氧化碳传感器）一起使用。在 550µV (25°C) 的低最大失调电压、120dB 的典型 CMRR 和 112dB 的最小开环增益 (2.7V) 情况下可以保持直流精度。最高额定工作电源电压为 2.5V 至 16V，电气特性在 2.7V、5V 和 15V 下指定。2.5V 工作电压使该器件与锂离子电池供电系统兼容，从而使 TLV6003 成为输入信号增益和低功耗微控制器（如 TI 的 MSP430）缓冲的理想之选。 TLV6003 采用小型 SOT-23 封装。
查看全部

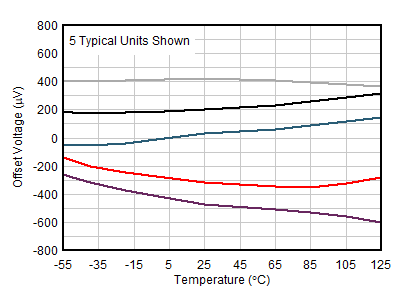

TLV6003DBVR 电路图

TLV6003DBVR 电路图

TLV6003DBVR 电路图
