TLV6002QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01 00:04:00

TLV6002QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车级、双路、5.5V、1MHz、RRIO 运算放大器

查看详情

TLV6002QDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV6002QDGKRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥6.36000剪切带（CT）2,500 : ￥2.55192卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：0.5V/μs
  • 增益带宽积：1 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：1 pA
  • 电压 - 输入补偿：750 μV
  • 电流 - 供电：75μA（x2 通道）
  • 电流 - 输出/通道：15 mA
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准 器件温度等级 1：–40°C 至 +125°C，TA器件 HBM ESD 分类等级 3A器件 CDM ESD 分类等级 C6
  • 器件温度等级 1：–40°C 至 +125°C，TA
  • 器件 HBM ESD 分类等级 3A
  • 器件 CDM ESD 分类等级 C6
  • 适用于成本敏感型系统的通用型放大器
  • 电源电压范围：1.8V 至 5.5V
  • 增益带宽：1MHz
  • 低静态电流：75µA/通道
  • 轨至轨输入和输出
  • 低失调电压：0.75mV
  • 单位增益稳定
  • 输入电压噪声密度：1kHz 时为 28nV/√Hz
  • 内部射频和电磁干扰滤波器
  • 扩展温度范围：–40°C 至 125°C

产品概述

TLV600x-Q1 系列单通道和双通道运算放大器专为通用汽车 应用而设计。该系列具有轨至轨输入和输出 (RRIO) 摆幅、低静态电流（典型值为 75µA）、高带宽 (1MHz) 以及超低噪声（1kHz 时为 28nV/√Hz）等特性，因此对于需要在成本与性能之间实现良好平衡的 各种 汽车应用（如信息娱乐系统、发动机控制单元和汽车照明）而言很具有吸引力。低输入偏置电流（典型值为 ±1pA）使 TLV600x-Q1 适合用于 具有 兆欧级源阻抗的应用。 TLV600x-Q1 采用稳健耐用的设计，方便电路设计人员使用：该器件在容性负载高达 150pF 的条件下具有单位增益稳定性，集成了射频/EMI 抑制滤波器，在过驱条件下无相位反转，并具有高静电放电 (ESD) 保护 (4kV HBM)。这些器件经过优化，适合在低至 1.8V (±0.9V) 和高达 5.5V (±2.75V) 的电压下工作，并且具有 –40°C 至 +125°C 的额定扩展工作温度范围。单通道 TLV6001-Q1 采用 SC70-5 封装，双通道 TLV6002-Q1 采用 SOIC 和 VSSOP 封装。
查看全部

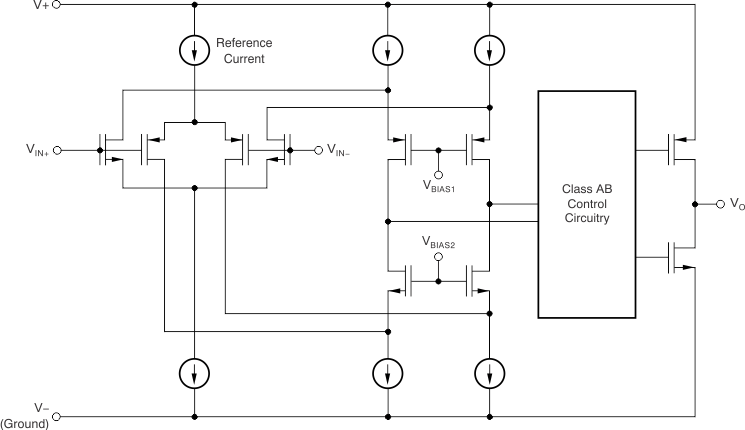

TLV6002QDGKRQ1 电路图

TLV6002QDGKRQ1 电路图

TLV6002QDGKRQ1 电路图
