TLV431BQDCKR

Texas Instruments PMIC - 电压基准
  • 封装：6-TSSOP，SC-88，SOT-363
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3465-$0.87

更新日期：2024-04-01

TLV431BQDCKR

Texas Instruments PMIC - 电压基准

产品简介：精度为 0.5% 的低电压可调节精密并联稳压器

查看详情
  • 封装：6-TSSOP，SC-88，SOT-363
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3465-$0.87

TLV431BQDCKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV431BQDCKR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电压基准
  • 系列：-
  • 基准类型：旁路，可调节，精度
  • 输出电压：1.24 V ~ 6 V
  • 容差：±0.5%
  • 温度系数：-
  • 输入电压：1.24 V ~ 6 V
  • 通道数：1
  • 电流 - 阴极：100µA
  • 电流 - 静态：-
  • 电流 - 输出：15mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：6-TSSOP，SC-88，SOT-363
  • 供应商设备封装：SC-70-6
  • 包装：®
  • 其它名称：296-17796-6

产品特性

  • 低电压运行，VREF = 1.24V
  • 可调节输出电压，VO = VREF 至 6V
  • 25°C 温度下的基准电压容差 TLV431B 为 0.5% TLV431A 为 1% TLV431 为 1.5%
  • TLV431B 为 0.5%
  • TLV431A 为 1%
  • TLV431 为 1.5%
  • 温漂典型值 4mV（0°C 至 70°C） 6mV（-40°C 至 85°C） 11mV（-40°C 至 125°C）
  • 4mV（0°C 至 70°C）
  • 6mV（-40°C 至 85°C）
  • 11mV（-40°C 至 125°C）
  • 低阴极工作电流，典型值为 80µA
  • 输出阻抗典型值为 0.25Ω
  • 超小型 SC-70 封装可提供比 SOT-23-3 小 40% 的尺寸
  • 请参阅 TLVH431 和 TLVH432，以了解以下特性： 更宽的 VKA（1.24V 至 18V）和 IK (80mA) 额外的 SOT-89 封装 适用于 SOT-23-3 和 SOT-89 封装的多个引脚排列
  • 更宽的 VKA（1.24V 至 18V）和 IK (80mA)
  • 额外的 SOT-89 封装
  • 适用于 SOT-23-3 和 SOT-89 封装的多个引脚排列
  • 对于符合 MIL-PRF-38535 标准的产品，所有参数均经过测试，除非另有说明。对于所有其他产品，生产流程不一定包含对所有参数进行的测试。

产品概述

TLV431 器件是低电压 3 端子可调节电压基准，在适用的工业和商业级温度范围内具有额定热稳定性。可以通过两个外部电阻器将输出电压设置为介于 VREF (1.24V) 和 6V 之间的任何值（请参阅参数测量信息 部分）。这些器件具有比广泛使用的 TL431 和 TL1431 并联稳压器基准电压更低的工作电压 (1.24V)。与光耦合器配合使用时，TLV431 器件是适用于 3V 至 3.3V 开关模式电源的隔离式反馈电路中的理想电压基准。这些器件的输出阻抗典型值为 0.25Ω。有源输出电路提供非常快速的导通特性，因此它们非常适合替代许多应用中的低压齐纳二极管，包括板载稳压和可调节电源。
查看全部

TLV431BQDCKR 数据手册

数据手册 说明 数量 操作
TLV431BQDCKR

LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS

 34 Pages页,647K 查看
TLV431BQDCKR

Shunt Voltage Reference IC 6V ±0.5% 15mA 6-TSSOP, SC-88, SOT-363

 46页,1.46M 查看
TLV431BQDCKRE4

LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORS

 34 Pages页,647K 查看

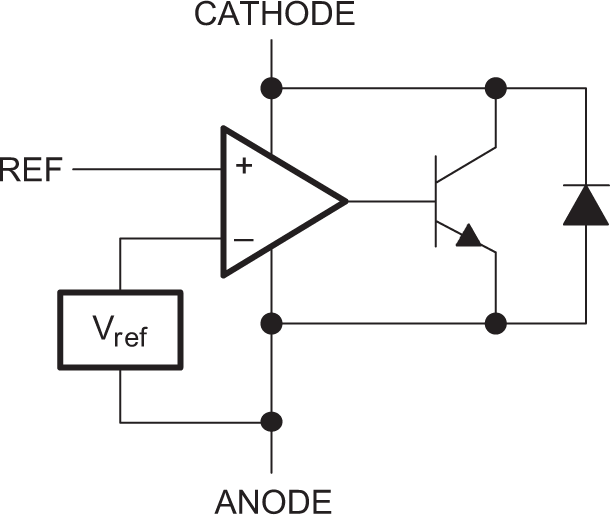

TLV431BQDCKR 电路图

TLV431BQDCKR 电路图

TLV431BQDCKR 电路图
