TLV3544IDR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：四通道 200MHz RRIO CMOS 运算放大器

查看详情

TLV3544IDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV3544IDR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥21.23000剪切带（CT）2,500 : ￥10.80392卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：CMOS
  • 电路数：4
  • 输出类型：满摆幅
  • 压摆率：150V/μs
  • 增益带宽积：100 MHz
  • -3db 带宽：200 MHz
  • 电流 - 输入偏置：3 pA
  • 电压 - 输入补偿：2 mV
  • 电流 - 供电：5.2mA（x4 通道）
  • 电流 - 输出/通道：100 mA
  • 电压 - 跨度（最小值）：2.5 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：14-SOIC

产品特性

  • 面向成本敏感型系统的宽带宽放大器
  • 单位增益带宽：200MHz
  • 高转换率：150V/µs
  • 低噪声：7.5 nV/√Hz
  • 轨至轨 I/O
  • 高输出电流：> 100mA
  • 出色的视频性能： 差分增益：0.02%，相位差：0.09° 0.1dB 增益平坦度：40MHz
  • 差分增益：0.02%，相位差：0.09°
  • 0.1dB 增益平坦度：40MHz
  • 低输入偏置电流：3pA
  • 静态电流：5.2mA
  • 热关断
  • 电源范围：2.5V 至 5.5V

产品概述

TLV3541、TLV3542 和 TLV3544 分别为单通道、双通道和四通道低功耗（每通道电流为 5.2mA）、高速、单位增益稳定的轨到轨输入/输出运算放大器，设计用于 所需 带宽较宽的视频及其他应用。 此类器件仅消耗 6.5mA（最大值）电源电流，增益带宽为 200MHz、转换率为 150V/µs，f = 1MHz 时的低噪声输入为 7.5nV/√Hz。凭借这种高带宽、高转换率和低噪声特性组合，TLV354x 系列器件适用于低压高速信号调节系统。TLV354x 系列运算放大器经过优化，适用于 2.5V (±1.25V) 至 5.5V (±2.75V) 范围内的单电源或双电源操作。共模输入范围超出电源供电范围。输出摆幅处于 100mV 电压轨范围内，支持的动态范围较宽。TLV354x 器件的额定工作温度范围为 -40°C 至 +125°C。TLV354x 系列器件可用作多种经济型宽带宽运算放大器的插入式替换件。
查看全部

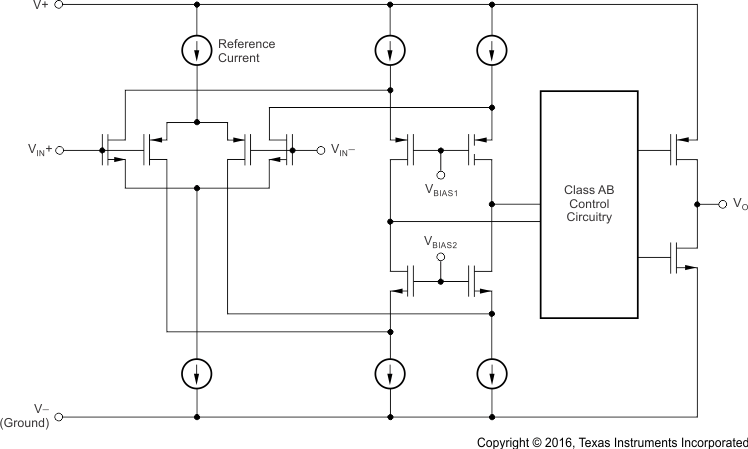

TLV3544IDR 电路图

TLV3544IDR 电路图

TLV3544IDR 电路图
