TLV3502AQDCNRQ1

Texas Instruments 线性 - 比较器
  • 封装：SOT-23-8
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

更新日期：2025-03-27 14:03:14

TLV3502AQDCNRQ1

Texas Instruments 线性 - 比较器

产品简介：具有关断功能的汽车级高速双通道轨至轨比较器

查看详情
  • 封装：SOT-23-8
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

TLV3502AQDCNRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV3502AQDCNRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 比较器
  • 系列：-
  • 类型：通用
  • 元件数：2
  • 输出类型：CMOS，推挽式，满摆幅，TTL
  • 电压 - 电源，单路/双路(±)：2.7 V ~ 5.5 V，±1.35 V ~ 2.75 V
  • 电压 - 输入偏移（最小值）：6.5mV @ 5.5V
  • 电流 - 输入偏压（最小值）：10pA @ 5.5V
  • 电流 - 输出（标准）：-
  • 电流 - 静态（最大值）：5mA
  • CMRR, PSRR（标准）：70dB CMRR，80dB PSRR
  • 传输延迟（最大）：10ns
  • 磁滞：6mV
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：SOT-23-8
  • 安装类型：表面贴装
  • 包装：®
  • 其它名称：296-27407-6

产品特性

  • Qualified for Automotive Applications
  • AEC-Q100 Qualified With the Following Results: Device Temperature Grade 1: –40°C to +125°C Ambient Operating Temperature Range Device HBM ESD Classification Level 2 Device CDM ESD Classification Level C4B
  • Device Temperature Grade 1: –40°C to +125°C Ambient Operating Temperature Range
  • Device HBM ESD Classification Level 2
  • Device CDM ESD Classification Level C4B
  • High Speed: 4.5 ns
  • Rail-To-Rail I/O
  • Supply Voltage: 2.7 V To 5.5 V
  • Push-Pull CMOS Output Stage
  • Shutdown
  • Micro Package: SOT23-8
  • Low Supply Current: 3.2 mA
  • APPLICATIONS HEV/EV, Powertrain, and Passive Safety: Threshold Detector Zero-Crossing Detector Window Comparator Oscillator
  • HEV/EV, Powertrain, and Passive Safety: Threshold Detector Zero-Crossing Detector Window Comparator Oscillator
  • Threshold Detector
  • Zero-Crossing Detector
  • Window Comparator
  • Oscillator

产品概述

The TLV3502-Q1 push-pull output comparators feature a fast 4.5-ns propagation delay and operation from 2.7 V to 5.5 V. Beyond-the-rails input common-mode range makes the device an ideal choice for low-voltage applications. The rail-to-rail output directly drives either CMOS or TTL logic.A microsize package provides options for portable and space-restricted applications. The TLV3502-Q1 device is available in the SOT23-8 (DCN) package.
查看全部

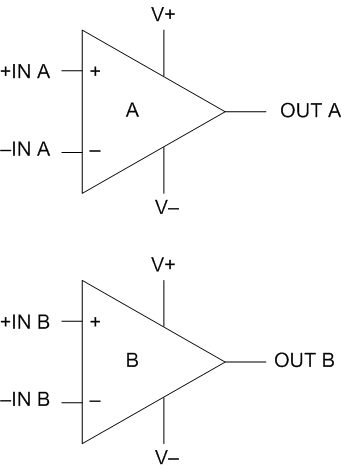

TLV3502AQDCNRQ1 电路图

TLV3502AQDCNRQ1 电路图

TLV3502AQDCNRQ1 电路图
