TLV320DAC3101IRHBR

Texas Instruments 数据采集 - ADCs/DAC - 专用型
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

更新日期：2024-04-01 00:04:00

TLV320DAC3101IRHBR

Texas Instruments 数据采集 - ADCs/DAC - 专用型

产品简介：具有 1.29W D 级立体声扬声器放大器、60mW 耳机驱动器和音频处理功能的立体声音频 DAC

查看详情
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

TLV320DAC3101IRHBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV320DAC3101IRHBR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - ADCs/DAC - 专用型
  • 系列：-
  • 类型：DAC
  • 分辨率（位）：32 b
  • 采样率（每秒）：192k
  • 数据接口：I²C，串行
  • 电压电源：模拟和数字
  • 电源电压：1.8V, 3.3V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商设备封装：32-QFN 裸露焊盘（5x5）
  • 包装：®
  • 其它名称：296-25780-6

产品特性

  • 具有 95dB SNR 的立体声音频 DAC
  • 支持 8kHz 至 192kHz 的采样率
  • 具有直接电池连接的立体声 1.29W D 类 BTL 8Ω 扬声器驱动器
  • 25 个内置处理块 (PRB_P1 – PRB_P25)，提供双二阶滤波器、DRC 和 3D
  • 针对嘟嘟声和键位敲击声的数字正弦波发生器 (PRB_P25)
  • 用户可编程双二阶和 FIR 滤波器
  • 具有混音和输出电平控制的两个单端输入
  • 可提供立体声头戴式耳机/线路输出和 D 类扬声器输出
  • 麦克风偏置
  • 头戴式耳机检测
  • 数字混音功能
  • 针对数字回放音量控制设置的引脚控制或寄存器控制
  • 用于灵活时钟生成的可编程锁相环路 (PLL)
  • I2S，左平衡，右平衡，数字信号处理器 (DSP) 和时分复用 (TDM) 音频接口
  • 具有寄存器自动递增功能的 I2C 控制
  • 完全断电控制
  • 电源： 模拟：2.7V - 3.6V 数字内核：1.65V - 1.95V 数字 I/O：1.1V - 3.6V D 类：2.7V – 5.5V（SPLVDD 和 SPRVDD 均 ≥ AVDD)
  • 模拟：2.7V - 3.6V
  • 数字内核：1.65V - 1.95V
  • 数字 I/O：1.1V - 3.6V
  • D 类：2.7V – 5.5V（SPLVDD 和 SPRVDD 均 ≥ AVDD)
  • 5mm × 5mm 32 引脚四方扁平无引线 (QFN) 封装

产品概述

TLV320DAC3101 器件是一款高度集成的低功耗、高性能 DAC，具有可选数字音频处理块和 24 位立体声播放功能。此器件集成了头戴式耳机驱动器和扬声器驱动器。TLV320DAC3101 具有一套用于进行数字音频处理的内置处理块。数字音频数据格式是可编程的，因此能够适应主控模式、从属模式、DSP 模式和 TDM 模式下的常见音频标准协议（I2S、左平衡和右平衡）。可编程数字信号处理块可以支持低音增强、高音或 EQ 功能。片上 PLL 会提供数字信号处理块所需的高速时钟。音量可以由引脚或寄存器控制。音频功能通过 I2C 串行总线控制。TLV320DAC3101 器件具有可编程数字正弦波发生器，而且采用了 32 引脚 QFN 封装。
查看全部

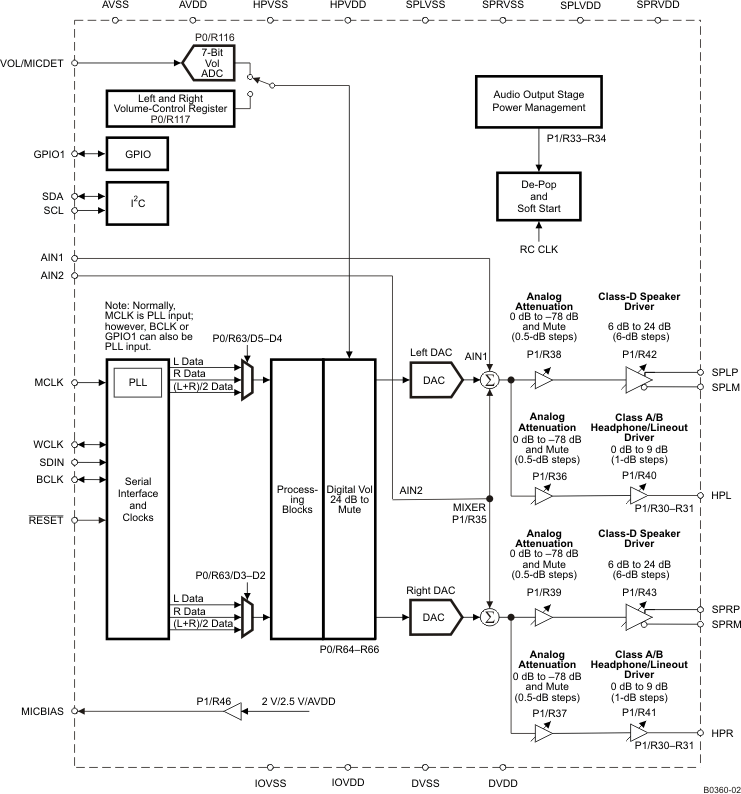

TLV320DAC3101IRHBR 电路图

TLV320DAC3101IRHBR 电路图

TLV320DAC3101IRHBR 电路图
