更新日期：2024-04-01 00:04:00
产品简介：具有 122dB SNR 的四通道、768kHz Burr-Brown? 音频模数转换器 (ADC)
查看详情TLV320ADC6140IRTWT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TLV320ADC6140IRTWT 中文资料属性参数
- 现有数量：4,197现货250Factory
- 价格：1 : ￥100.17000剪切带（CT）250 : ￥73.93408卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：ADC，音频
- 通道数：4
- 分辨率（位）：-
- 采样率（每秒）：768k
- 数据接口：I2C，SPI
- 供电电压源：模拟和数字
- 电压 - 供电：1.7V ~ 3.6V，1.65V ~ 3.6V
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：24-WFQFN 裸露焊盘
- 供应商器件封装：24-WQFN（4x4）
产品特性
- 多通道高性能 ADC：4 通道模拟麦克风输入或线路输入，8 通道数字 PDM 麦克风，或模拟和数字麦克风组合
- 4 通道模拟麦克风输入或线路输入，
- 8 通道数字 PDM 麦克风，或
- 模拟和数字麦克风组合
- ADC 线路和麦克风差分输入性能： 动态范围 (DR)： 123dB，动态范围增强器 (DRE) 启用113dB，DRE 禁用 THD+N：–98dB
- 动态范围 (DR)： 123dB，动态范围增强器 (DRE) 启用113dB，DRE 禁用
- 123dB，动态范围增强器 (DRE) 启用
- 113dB，DRE 禁用
- THD+N：–98dB
- ADC 通道相加模式，DR 性能： 116dB，DRE 禁用，2 通道相加 119dB，DRE 禁用，4 通道相加
- 116dB，DRE 禁用，2 通道相加
- 119dB，DRE 禁用，4 通道相加
- ADC 输入电压： 差分 2VRMS 满量程输入 单端 1VRMS 满量程输入
- 差分 2VRMS 满量程输入
- 单端 1VRMS 满量程输入
- ADC 采样率 (fS) = 8kHz 至 768kHz
- 可编程通道设置： 通道增益：0dB 至 42dB，步长 1dB数字音量控制：–100dB 至 27dB增益校准分辨率为 0.1dB相位校准分辨率为 163ns
- 通道增益：0dB 至 42dB，步长 1dB
- 数字音量控制：–100dB 至 27dB
- 增益校准分辨率为 0.1dB
- 相位校准分辨率为 163ns
- 可编程麦克风偏置或电源电压生成
- 低延迟信号处理滤波器选择
- 可编程 HPF 和双二阶数字滤波器
- 自动增益控制器 (AGC)
- I2C 或 SPI 控制
- 集成高性能音频 PLL
- 自动时钟分频器设置配置
- 音频串行数据接口： 格式：TDM、I2S 或左平衡 (LJ)字长：16 位、20 位、24 位或 32 位主/从接口
- 格式：TDM、I2S 或左平衡 (LJ)
- 字长：16 位、20 位、24 位或 32 位
- 主/从接口
- 单电源运行：3.3V 或 1.8V
- I/O 电源运行：3.3V 或 1.8V
- 1.8V AVDD 电源电压下的功耗： 8.5mW/通道（16kHz 采样率）9.2mW/通道（48kHz 采样率）
- 8.5mW/通道（16kHz 采样率）
- 9.2mW/通道（48kHz 采样率）
产品概述
TLV320ADC6140 是一款 Burr-Brown™高性能音频模数转换器 (ADC)，最多可支持对脉冲密度调制 (PDM) 麦克风输入的四个模拟通道或八个数字通道进行同步采样。该器件支持线路和麦克风输入，并允许单端和差分输入配置。该器件集成了可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环 (PLL)、可编程高通滤波器 (HPF)、双二阶滤波器、低延迟滤波器模式，并可实现高达 768kHz 的采样率。该器件支持时分多路复用 (TDM)、I2S 或左平衡 (LJ) 音频格式，并可通过 I2C 或 SPI 接口进行控制。这些集成的高性能 特性以及采用 3.3V 或 1.8V 单电源供电的能力，使该器件成为远场麦克风录音 应用中空间受限音频系统的绝佳选择。TLV320ADC6140 的额定工作温度范围为 –40°C 至 +125°C，并且采用 24 引脚 WQFN 封装。

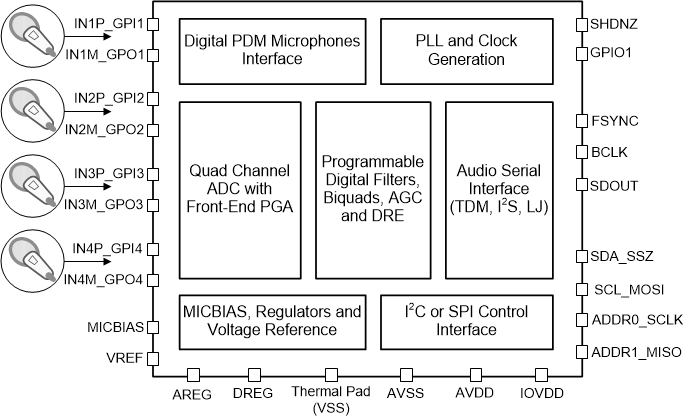

TLV320ADC6140IRTWT 电路图
TLV320ADC6140IRTWT 电路图
