产品简介:汽车级、单路、5.5V、3MHz、低静态电流 (65μA)、RRIO 运算放大器

查看详情

TLV314QDBVTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV314QDBVTQ1 中文资料属性参数

  • 现有数量:2,990现货10,000Factory
  • 价格:1 : ¥7.31000剪切带(CT)250 : ¥4.76868卷带(TR)
  • 系列:Automotive, AEC-Q100
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • 放大器类型:CMOS
  • 电路数:1
  • 输出类型:满摆幅
  • 压摆率:1.5V/μs
  • 增益带宽积:2.7 MHz
  • -3db 带宽:-
  • 电流 - 输入偏置:1 pA
  • 电压 - 输入补偿:750 μV
  • 电流 - 供电:150μA
  • 电流 - 输出/通道:20 mA
  • 电压 - 跨度(最小值):1.8 V
  • 电压 - 跨度(最大值):5.5 V
  • 工作温度:-40°C ~ 125°C
  • 安装类型:表面贴装型
  • 封装/外壳:SC-74A,SOT-753
  • 供应商器件封装:SOT-23-5

产品特性

  • 符合汽车类应用的 要求
  • 具有符合 AEC-Q100 标准的下列结果: 器件温度 1 级:-40℃ 至 +125℃ 的环境运行温度范围 器件 HBM ESD 分类等级 3A器件 CDM ESD 分类等级 C6
  • 器件温度 1 级:-40℃ 至 +125℃ 的环境运行温度范围
  • 器件 HBM ESD 分类等级 3A
  • 器件 CDM ESD 分类等级 C6
  • 低偏移电压:0.75mV(典型值)
  • 低输入偏置电流:1pA(典型值)
  • 宽电源电压范围:1.8V 至 5.5V
  • 轨到轨输入和输出
  • 增益带宽:3MHz
  • 低 IQ:每通道 250µA(最大值)
  • 低噪声:1kHz 时为 16nV/√Hz
  • 内部射频 (RF) 和电磁干扰 (EMI) 滤波器
  • 通道数量: TLV314-Q1:1 TLV2314-Q1:2TLV4314-Q1:4
  • TLV314-Q1:1
  • TLV2314-Q1:2
  • TLV4314-Q1:4
  • 扩展温度范围:-40°C 至 +125°C

产品概述

TLVx314-Q1 系列单通道、双通道和四通道运算放大器是新一代低功耗、通用运算放大器的典型代表。该系列器件具有轨到轨输入和输出 (RRIO) 摆幅、低静态电流(5V 时典型值为 150µA)、3MHz 高带宽等特性,非常适用于需要在成本与性能间实现良好平衡的各类电池供电型 应用 。TLVx314-Q1 系列可实现 1pA 低输入偏置电流,是高阻抗传感器的理想选择。TLVx314-Q1 器件采用稳健耐用的设计,方便电路设计人员使用。该器件具有单位增益稳定性、支持轨到轨输入和输出 (RRIO)、容性负载高达 300PF,集成 RF 和 EMI 抑制滤波器,在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护(4kV 人体模型 (HBM))。此类器件经过优化,适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作并可在 -40°C 至 +125°C 的扩展工业温度范围内额定运行。TLV314-Q1(单通道)采用 5 引脚 SC70 和小外形尺寸晶体管 (SOT)-23 封装。TLV2314-Q1(双通道版本)采用 8 引脚小外形尺寸集成电路 (SOIC) 封装和超薄小外形尺寸 (VSSOP) 封装。四通道 TLV4314-Q1 采用 14 引脚薄型小外形尺寸 (TSSOP) 封装。

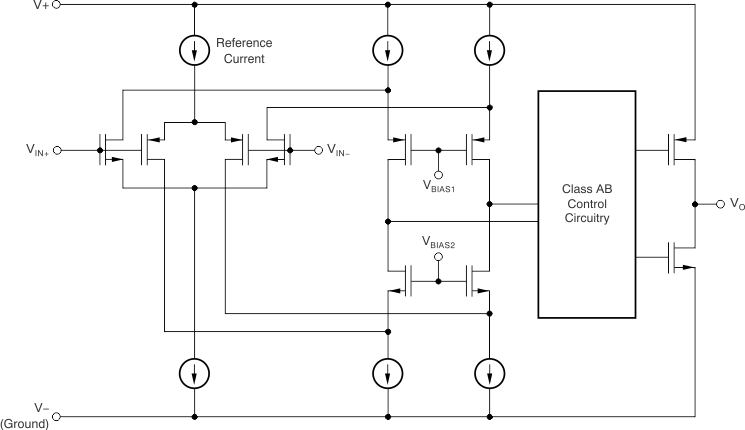

TLV314QDBVTQ1 电路图
