TLV313IDCKT

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01 00:04:00

TLV313IDCKT

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：单路、5.5V、1MHz、低静态电流 (65μA)、RRIO 运算放大器

查看详情

TLV313IDCKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV313IDCKT 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：1 : ￥9.62000剪切带（CT）250 : ￥6.25560卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：0.5V/μs
  • 增益带宽积：1 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：1 pA
  • 电压 - 输入补偿：750 μV
  • 电流 - 供电：65μA
  • 电流 - 输出/通道：-
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：5-TSSOP，SC-70-5，SOT-353
  • 供应商器件封装：SC-70-5

产品特性

  • 面向成本敏感型系统的精密放大器
  • 低 IQ：每通道 65µA
  • 宽电源电压：1.8V 至 5.5V
  • 低噪声：1kHz 时为 26nV/√Hz
  • 增益带宽：1MHz
  • 轨到轨输入/输出
  • 低输入偏置电流：1pA
  • 低失调电压：0.75mV
  • 单位增益稳定
  • 内部射频干扰 (RFI)/电磁干扰 (EMI) 滤波器
  • 工作温度范围：-40°C 至 +125°C

产品概述

TLV313 系列单通道、双通道和四通道运算放大器集低功耗与良好的性能于一体。这使得它们非常适用于各种 应用，如可穿戴设备、公共事业计量、楼宇自动化、点钞机 。该系列 具有 轨到轨输入和输出 (RRIO) 摆幅、低静态电流（典型值：65µA）、高带宽 (1MHz) 以及超低噪声（1kHz 时为 26nV/√Hz）等特性，因此对于需要在成本与性能间实现良好平衡的各类电池供电 应用 而言非常具有吸引力。此外，该系列器件具有低输入偏置电流，因此适合用于 源阻抗高达兆欧级 的应用。TLV313器件的稳健耐用设计便于电路设计人员使用。该器件在高达 100pF 的容性负载条件下单位增益稳定并集成了 RFI/EMI 抑制滤波器，在过驱条件下不会出现反相而且具有高静电放电 (ESD) 保护功能（4kV 人体模型 (HBM)）。此类器件经过优化，适合在低至 1.8V (±0.9V) 和高达 5.5V (±2.75V) 的低压下工作，且额定扩展工作温度范围为 –40°C 至 +125°C。单通道 TLV313 器件采用。。双通道 TLV2313 器件采用小外形尺寸集成电路 (SOIC)-8 和超薄小外形尺寸 (VSSOP)-8 封装，四通道 TLV4313 器件采用薄型小外形尺寸 (TSSOP)-14 封装。
查看全部

TLV313IDCKT 数据手册

数据手册 说明 数量 操作
TLV313IDCKT

General Purpose Amplifier 1 Circuit Rail-to-Rail SC-70-5

 39页,2.07M 查看

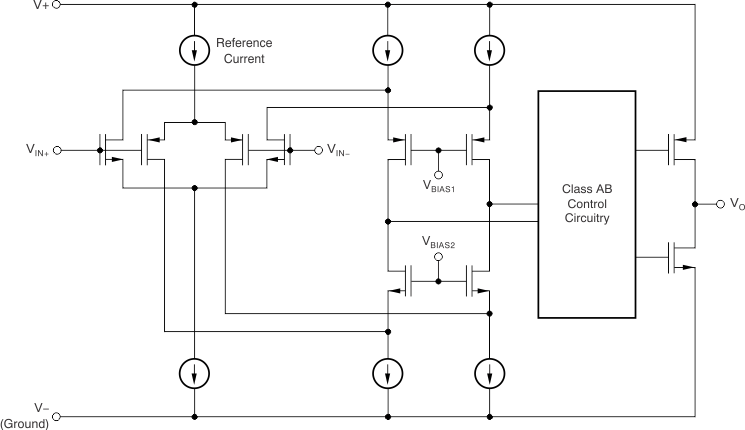

TLV313IDCKT 电路图

TLV313IDCKT 电路图

TLV313IDCKT 电路图
