TLV27L2QDRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01 00:04:00

TLV27L2QDRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车级、双路、16V、160kHz 运算放大器

查看详情

TLV27L2QDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV27L2QDRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥6.26055卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：0.06V/μs
  • 增益带宽积：160 kHz
  • -3db 带宽：-
  • 电流 - 输入偏置：1 pA
  • 电压 - 输入补偿：500 μV
  • 电流 - 供电：7μA（x2 通道）
  • 电流 - 输出/通道：400 μA
  • 电压 - 跨度（最小值）：2.7 V
  • 电压 - 跨度（最大值）：16 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体放电模式 (HBM) 分类等级 2器件组件充电模式 (CDM) 分类等级 C6
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体放电模式 (HBM) 分类等级 2
  • 器件组件充电模式 (CDM) 分类等级 C6
  • 双极金属氧化物半导体 (BiMOS) 轨到轨输出
  • 输入偏置电流：1pA
  • 高带宽 160kHz
  • 高转换率：0.1V/µs
  • 电源电流：7µA（每通道）
  • 输入噪声电压：89nV/√Hz
  • 电源电压范围：2.7V 至 16V

产品概述

TLV27L2-Q1 单电源运算放大器具有轨到轨输出能力。TLV27L2-Q1 器件在扩展级工业温度范围内的最小工作电源电压低至 2.7V，同时还增添了轨到轨输出摆幅特性。TLV27L2-Q1 器件仅使用 7µA 的超低电流即可提供 160kHz 带宽。建议的最大电源电压为 16V，这使得器件可以由（±1.35V 至 ±8V 电源）两个可充电电池供电。轨到轨输出使得 TLV27L2-Q1 器件成为 TLC27Lx 系列器件的良好升级版，能够以更低的静态电流提供更高的带宽。TLV27L2-Q1 的偏移电压与 TLC27LxA 型号相同。这些器件还具有经济高效的优点，在偏移和噪声问题不太重要的情况下，它们是 TLC225x 和 TLV225x 系列器件不错的替代产品。TLV27L2-Q1 器件支持商业级温度范围，以便于实现从等效 TLC27Lx 的轻松迁移。TLV27L2-Q1 器件采用 8 引脚 SOIC (D) 封装。
查看全部

TLV27L2QDRQ1 数据手册

数据手册 说明 数量 操作
TLV27L2QDRQ1

General Purpose Amplifier 2 Circuit Rail-to-Rail 8-SOIC

 25页,1.06M 查看

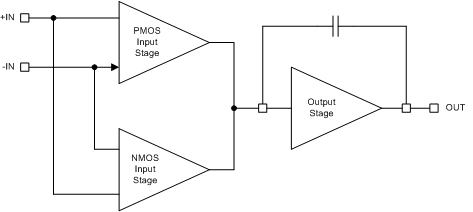

TLV27L2QDRQ1 电路图

TLV27L2QDRQ1 电路图

TLV27L2QDRQ1 电路图
