TLV2316QDGKTQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车级、双路、5.5V、10MHz、RRIO 运算放大器

查看详情

TLV2316QDGKTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV2316QDGKTQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥12.80000剪切带（CT）250 : ￥8.32388卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：CMOS
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：6V/μs
  • 增益带宽积：10 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：10 pA
  • 电压 - 输入补偿：750 μV
  • 电流 - 供电：400μA（x2 通道）
  • 电流 - 输出/通道：50 mA
  • 电压 - 跨度（最小值）：1.8 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A带电器件模型 (CDM) ESD 分类等级 C5
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A
  • 带电器件模型 (CDM) ESD 分类等级 C5
  • 单位增益带宽：10MHz
  • 低 IQ：每通道 400µA出色的功率带宽比在温度和电源电压范围内保持稳定的 IQ
  • 出色的功率带宽比
  • 在温度和电源电压范围内保持稳定的 IQ
  • 宽电源电压范围：1.8V 至 5.5V
  • 低噪声：1kHz 时为 12nV/√Hz
  • 低输入偏置电流：±10pA
  • 偏移电压：±0.75mV
  • 单位增益稳定
  • 内部射频干扰 (RFI) 和电磁干扰 (EMI) 滤波器
  • 通道数量： TLV316-Q1：1 TLV2316-Q1：2TLV4316-Q1：4
  • TLV316-Q1：1
  • TLV2316-Q1：2
  • TLV4316-Q1：4
  • 扩展温度范围：-40°C 至 +125°C

产品概述

TLV316-Q1（单路）、TLV2316-Q1（双路）和 TLV4316-Q1（四路）器件构成了低功耗通用运算放大器系列。该器件系列将轨至轨 输入和输出摆幅、低静态电流（每通道的典型值为 400µA）等特性与 10MHz 的较宽带宽和超低噪声（1kHz 时为 12nV/√Hz）相结合，因此适用于要求兼具快速特性与良好功率比的电路。低输入偏置电流支持在 源阻抗高达兆欧级的 的应用。TLVx316-Q1 的低输入偏置电流产生的电流噪声极低，该器件系列因此备受高阻抗传感器接口的青睐。TLVx316-Q1 采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RFI 和 EMI 抑制滤波器，在过驱条件下不会出现反相，并且具有高静电放电 (ESD) 保护 (4kV HBM)。 此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作。产品组合中最新补充的这款低压 CMOS 运算放大器与 TLVx313-Q1 和 TLVx314-Q1 系列相结合，为用户提供了广泛的带宽、噪声和功率选项，可以满足各种应用的 需求提供了灵活性和便利性。
查看全部

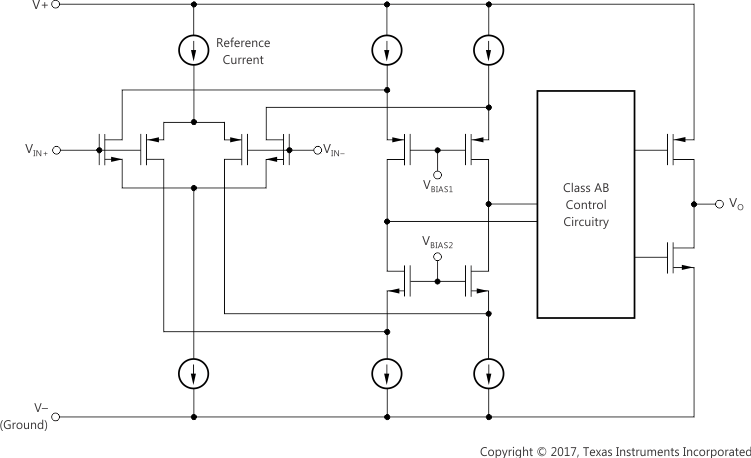

TLV2316QDGKTQ1 电路图

TLV2316QDGKTQ1 电路图

TLV2316QDGKTQ1 电路图
