TLV2172QDGKRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：适用于成本敏感型系统的 2 通道、10MHz、高压摆率、汽车级运算放大器

查看详情

TLV2172QDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV2172QDGKRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥16.22000剪切带（CT）2,500 : ￥8.22815卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：10V/μs
  • 增益带宽积：10 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：10 pA
  • 电压 - 输入补偿：500 μV
  • 电流 - 供电：1.6mA（x2 通道）
  • 电流 - 输出/通道：75 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 符合汽车应用 标准
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件 HBM ESD 分类等级 3A 器件 CDM ESD 分类等级 C6
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件 HBM ESD 分类等级 3A
  • 器件 CDM ESD 分类等级 C6
  • 电源电压范围：4.5V 至 36V，±2.25V 至 ±18V
  • 低噪声：9 nV/√Hz
  • 低温漂：±1µV/°C（典型值）
  • 抗电磁干扰 (EMI)
  • 输入范围包括负电源
  • 轨到轨输出
  • 增益带宽：10MHz
  • 转换速率：10V/µs
  • 低静态电流：每个放大器 1.6mA
  • 高共模抑制：116dB（典型值）
  • 低输入偏压电流：10pA

产品概述

TLV2172-Q1运算放大器 在频率为 1kHz 时具有 0.0002% 的总谐波失真 + 噪声 (THD+N)，电源电压范围为 4.5V (±2.25V) 至 36V (±18V)。这些 特性和低噪声、超高 PSRR 特性，使 TLV2172-Q1 能够 在 HEV 和 EV 汽车及动力传动系统、医疗仪器等应用中放大毫伏级信号。TLV2172-Q1 器件具有良好的偏移和漂移、10MHz 高带宽和 10V/µs 转换率，过温（最大值）时静态电流仅 2.3mA。大多数运算放大器仅有一个指定电源电压，而 TLV2172-Q1 器件则可在 4.5V 至 36V 的电压范围内额定运行。超过电源轨的输入信号不会导致相位反转。TLV2172-Q1 器件可在电容负载高达 300pF 时保持稳定。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意，此系列器件可在超出正电源轨 100mV 的完整轨至轨输入范围内运行，但是在正电源轨 2V 之内运行时，性能会受到影响。TLV2172-Q1 运算放大器的额定工作温度范围为 –40°C 至 +125°C。
查看全部

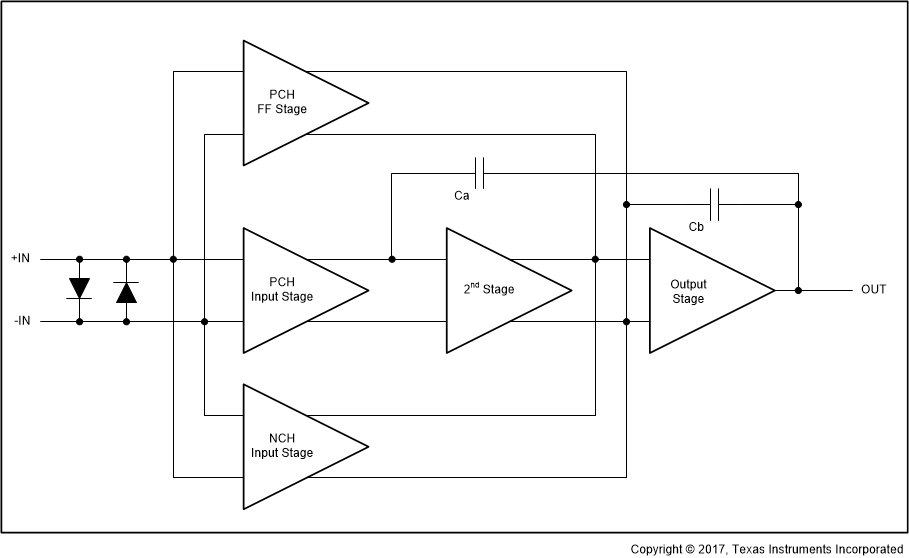

TLV2172QDGKRQ1 电路图

TLV2172QDGKRQ1 电路图

TLV2172QDGKRQ1 电路图
