TLV1117LV30DCYR

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：TO-261-4，TO-261AA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.2739-$0.68

更新日期：2024-04-01

TLV1117LV30DCYR

Texas Instruments PMIC - 稳压器 - 线性

产品简介：1A 低压降稳压器

查看详情
  • 封装：TO-261-4，TO-261AA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.2739-$0.68

TLV1117LV30DCYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV1117LV30DCYR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，固定式
  • 输出电压：3V
  • 输入电压：最高 5.5V
  • 电压 - 压降（标准）：0.57V @ 1A
  • 稳压器数量：1
  • 电流 - 输出：1A（最小值）
  • 电流 - 限制（最小）：1.1A
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：TO-261-4，TO-261AA
  • 供应商设备封装：SOT-223-4
  • 包装：®
  • 其它名称：296-30591-6

产品特性

  • 典型精度：1.5%
  • 低 IQ：100µA（最大值） 比标准 1117 器件低 500 倍
  • 比标准 1117 器件低 500 倍
  • VIN：2 V 至 5.5 V VIN 绝对最大值：6V
  • VIN 绝对最大值：6V
  • 输出电流为 0mA 时运行稳定
  • 低压降：VOUT = 3.3V，1A 时为 455mV
  • 高 PSRR：1kHz 时为 65dB
  • 最小额定电流限制：1.1A
  • 与具有成本效益的陶瓷电容器一起工作时运行稳定： 等效串联电阻 (ESR) 为 0Ω
  • 等效串联电阻 (ESR) 为 0Ω
  • 温度范围：–40°C 至 +125°C
  • 热关断保护和过流保护
  • 有关具有升级功能的直接替代产品，请参阅 TLV761
  • 采用 SOT-223 封装 请参阅本文档末尾的机械、封装和可订购信息 部分，了解可用电压选项的完整列表。
  • 请参阅本文档末尾的机械、封装和可订购信息 部分，了解可用电压选项的完整列表。

产品概述

TLV1117LV 低压降 (LDO) 线性稳压器是普及型 TLV1117 稳压器的低输入电压版本。TLV1117LV 是一款静态电流比传统 1117 稳压器低 500 倍的超低功耗器件，非常适合专为需要超低待机电流的应用而设计的器件。TLV1117LV LDO 还可在 0mA 负载电流下保持稳定；没有最低负载要求，这使得此器件非常适合于必须在待机时为极小负载供电，同时又可在正常工作期间提供大约 1A 大电流的应用。TLV1117LV 可提供出色的线路与负载瞬态性能，从而可在负载电流要求由不足 1mA 变为超过 500mA 时产生幅值极低的下冲与过冲输出电压。高精度带隙与误差放大器支持 1.5% 的精度。凭借超高电源抑制比 (PSRR)，该器件适用于开关稳压器的后稳压操作。其它重要特性还包括低输出噪声与低压降电压等。该器件可通过内部补偿，在使用 0 Ω ESR 电容器时保持稳定。这些重要优势可实现对低成本小型陶瓷电容器的使用。此外，在必要时还可使用具有较高偏置电压和温度降额的低成本电容器。TLV1117LV 采用 SOT-223 封装。
查看全部

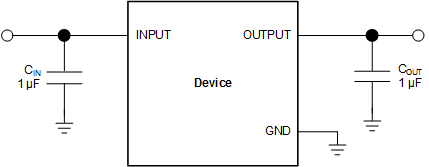

TLV1117LV30DCYR 电路图

TLV1117LV30DCYR 电路图

TLV1117LV30DCYR 电路图
