TLV1117-25CDCYR

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：TO-261-4，TO-261AA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.264-$0.66

更新日期：2024-04-01

TLV1117-25CDCYR

Texas Instruments PMIC - 稳压器 - 线性

产品简介：800mA 15V 线性稳压器

查看详情
  • 封装：TO-261-4，TO-261AA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.264-$0.66

TLV1117-25CDCYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV1117-25CDCYR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，固定式
  • 输出电压：2.5V
  • 输入电压：3.9 V ~ 15 V
  • 电压 - 压降（标准）：1.2V @ 800mA
  • 稳压器数量：1
  • 电流 - 输出：800mA（最小值）
  • 电流 - 限制（最小）：800mA
  • 工作温度：0°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：TO-261-4，TO-261AA
  • 供应商设备封装：SOT-223-4
  • 包装：Digi-Reel®
  • 其它名称：296-21110-6

产品特性

  • 输出电压选项：1.5V、1.8V、2.5V、3.3V、5V 和可调
  • 输出电流：800mA
  • 在多个电流水平指定压差电压
  • 线性调整率最大值：0.2%
  • 负载调整率最大值：0.4%
  • 有关采用固定输出 SOT-223 封装配置的直接替代产品和改进功能，请参阅 TLV761

产品概述

TLV1117 是一款正低压降稳压器，可提供高达 800 mA 的输出电流。该器件具有 1.5V、1.8V、2.5V、3.3V、5V 和可调输出电压选项。所有内部电路均设计为可在低至 1V 输入/输出差压下运行。额定的最大压差电压为 1.3V（电流为 800mA），该值在较低的负载电流时会降低。
查看全部

TLV1117-25CDCYR 数据手册

数据手册 说明 数量 操作
TLV1117-25CDCYR

ADJUSTABLE AND FIXED LOW DROPOUT VOLTAGE REGULATORS

 20 Pages页,504K 查看

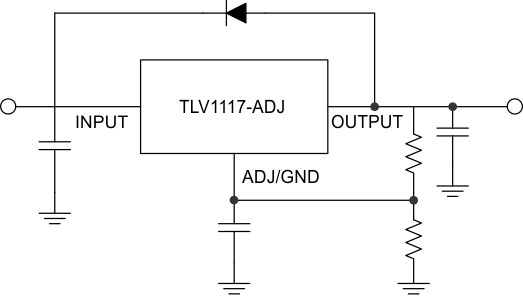

TLV1117-25CDCYR 电路图

TLV1117-25CDCYR 电路图

TLV1117-25CDCYR 电路图
