TLC5971RGER

Texas Instruments PMIC - LED 驱动器

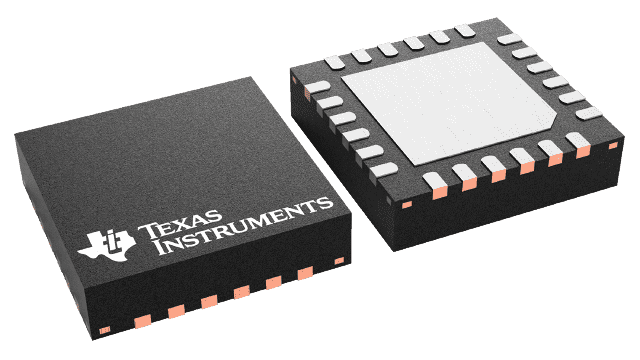

  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.8-$3.6

更新日期：2024-04-01 00:04:00

TLC5971RGER

Texas Instruments PMIC - LED 驱动器

产品简介：具有 3.3V 线性稳压器的 12 通道 16 位 ES-PWM RGB LED 驱动器

查看详情
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.8-$3.6

TLC5971RGER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC5971RGER 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - LED 驱动器
  • 系列：-
  • 恒定电流：是
  • 恒定电压：-
  • 拓扑：线性，PWM
  • 输出数：12
  • 内部驱动器：是
  • 类型 - 主要：通用
  • 类型 - 次要：颜色，RGB
  • 频率：6MHz ~ 12MHz
  • 电源电压：3 V ~ 5.5 V，6 V ~ 17 V
  • 输出电压：17V
  • 安装类型：表面贴装
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商设备封装：24-VQFN 裸露焊盘（4x4）
  • 包装：®
  • 工作温度：-40°C ~ 85°C
  • 其它名称：296-28448-6

产品特性

  • 12 Constant-Current Sink Output Channels
  • Current Capability: 60 mA Per Channel
  • Grayscale (GS) Control With Enhanced Spectrum PWM: 16-Bit (65536 Steps)
  • Global Brightness Control (BC): 7-Bit (128 Steps) for Each Color Group
  • Power-Supply Voltage Range: Internal Linear Regulator: 6 V to 17 V Direct Power Supply: 3 V to 5.5 V
  • Internal Linear Regulator: 6 V to 17 V
  • Direct Power Supply: 3 V to 5.5 V
  • LED Supply Voltage: Up to 17 V
  • Constant-Current Accuracy: Channel-to-Channel = ±1% (Typical) Device-to-Device = ±1% (Typical)
  • Channel-to-Channel = ±1% (Typical)
  • Device-to-Device = ±1% (Typical)
  • Data Transfer Rate: 20 MHz
  • Linear Voltage Regulator: 3.3 V
  • Auto Display Repeat Function
  • Display Timing Reset Function
  • Internal and External Selectable GS Clock
  • Thermal Shutdown (TSD) With Auto Restart
  • Unlimited Device Cascading
  • Operating Temperature Range: –40°C to +85°C
  • APPLICATIONS RGB LED Cluster Lamp Displays
  • RGB LED Cluster Lamp Displays

产品概述

The TLC5971 device is a 12-channel, constant-current sink driver. Each output channel has individually adjustable currents with 65536 PWM grayscale (GS) steps. Also, each color group can be controlled by 128 constant-current sink steps with the global brightness control (BC) function. GS control and BC are accessible through a two-wire signal interface. The maximum current value for each channel is set by a single external resistor. All constant-current outputs are turned off when the IC is in an overtemperature condition.
查看全部

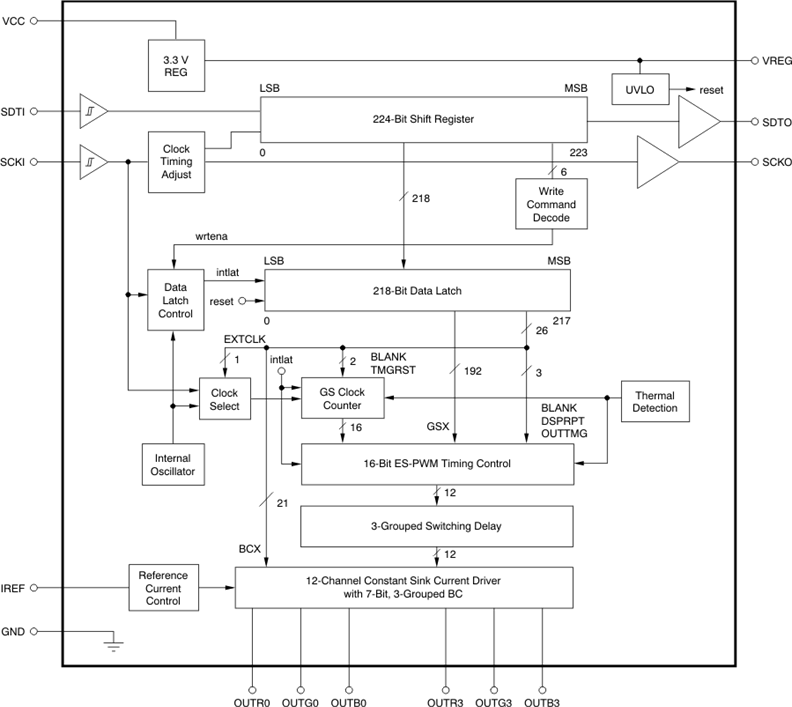

TLC5971RGER 电路图

TLC5971RGER 电路图

TLC5971RGER 电路图
