TLC59711PWPR

Texas Instruments PMIC - LED 驱动器

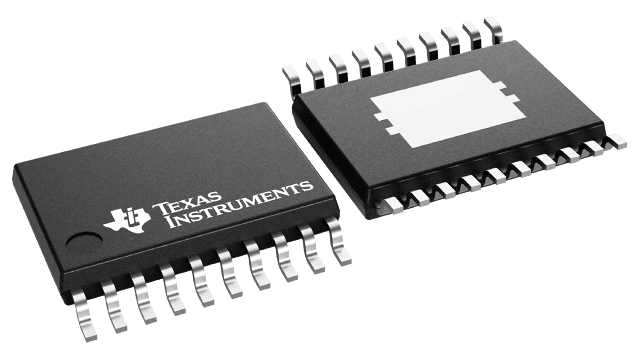

  • 封装：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.796

更新日期：2024-04-01 00:04:00

TLC59711PWPR

Texas Instruments PMIC - LED 驱动器

产品简介：具有 3.3V 线性稳压器和看门狗计时器的 12 通道 16 位 ES-PWM RGB LED 驱动器

查看详情
  • 封装：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.796

TLC59711PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC59711PWPR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - LED 驱动器
  • 系列：-
  • 恒定电流：是
  • 恒定电压：-
  • 拓扑：线性，PWM
  • 输出数：12
  • 内部驱动器：是
  • 类型 - 主要：通用
  • 类型 - 次要：颜色，RGB
  • 频率：7MHz ~ 12MHz
  • 电源电压：3 V ~ 5.5 V，4 V ~ 17 V
  • 输出电压：17V
  • 安装类型：表面贴装
  • 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
  • 供应商设备封装：20-HTSSOP
  • 包装：带卷 (TR)
  • 工作温度：-40°C ~ 85°C

产品特性

  • 12 个恒定流入电流源输出通道
  • 电流能力：每通道 60mA
  • 使用增强型频谱 PWM 的灰度 (GS) 控制：16 位（65536 等级）
  • 全局亮度控制 (BC)：对于每个色组 7 位（128 等级）
  • 电源电压范围：内部线性稳压器：4.0V 至 17V直流屏电源：3.0V 至5.5V
  • LED 电源：高达 17V
  • 恒定电流精度：通道到通道 = ±1%（典型值），±3%（最大值） 器件到器件 = ±1%（典型值），±4%（最大值）
  • 通道到通道 = ±1%（典型值），±3%（最大值）
  • 器件到器件 = ±1%（典型值），±4%（最大值）
  • 数据传输速率：10MHz（层叠）
  • 线性电压稳压器：3.3V
  • 自动重复显示功能
  • 显示计时复位功能
  • 内部/外部可选 GS 时钟
  • 带有自动重启动的热关断 (TSD)
  • 不受限器件级联
  • 针对外部时钟故障的安全装置定时器
  • 工作温度范围：-40°C 至 +85°C

产品概述

TLC59711是一款 12 通道，恒定灌电流驱动器。 每个输出通道有独立的可调电流，此电流具有 65536 PWM 灰度 (GS) 等级。 此外，每个色组可由带有全局亮度控制 (BC) 功能的 128 恒定流入电流源等级控制。 GS 控制和 BC 可通过一个两线制信号接口进行访问。 每个通道的最大电流由一个单一外部电阻器设定。 当 IC 过热时，所有恒定电流输出被关闭。All trademarks are the property of their respective owners.
查看全部

TLC59711PWPR 电路图

TLC59711PWPR 电路图

TLC59711PWPR 电路图
