TLC5952DAP

Texas Instruments PMIC - LED 驱动器
  • 封装：32-TSSOP（0.240"，6.10mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.108-$4.76

更新日期：2024-04-01 00:04:00

TLC5952DAP

Texas Instruments PMIC - LED 驱动器

产品简介：具有全局亮度控制和 LED 开路/短路检测功能的 24 通道恒流 LED 驱动器

查看详情
  • 封装：32-TSSOP（0.240"，6.10mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.108-$4.76

TLC5952DAP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC5952DAP 中文资料属性参数

  • 标准包装：46
  • 类别：集成电路 (IC)
  • 家庭：PMIC - LED 驱动器
  • 系列：-
  • 恒定电流：是
  • 恒定电压：-
  • 拓扑：PWM
  • 输出数：24
  • 内部驱动器：是
  • 类型 - 主要：通用
  • 类型 - 次要：颜色
  • 频率：35MHz
  • 电源电压：3 V ~ 5.5 V
  • 输出电压：15V
  • 安装类型：表面贴装
  • 封装/外壳：32-TSSOP（0.240"，6.10mm 宽）裸露焊盘
  • 供应商设备封装：32-HTSSOP
  • 包装：管件
  • 工作温度：-40°C ~ 85°C
  • 其它名称：296-24580-5

产品特性

  • 具有开关控制的 24 通道恒定灌电流输出
  • 电流能力：16 个通道为 35mA8 个通道为 26.2mA
  • 16 个通道为 35mA
  • 8 个通道为 26.2mA
  • 每个颜色组的全局亮度控制 (BC)：7 位（128 步长），三组
  • LED 电源电压高达 15V
  • VCC=3V 至 5.5V
  • 恒定电流精度：通道至通道 = ±1%器件到器件 = ±3%
  • 通道至通道 = ±1%
  • 器件到器件 = ±3%
  • CMOS 逻辑电平 I/O
  • 数据传输速率：35MHz
  • BLANK 脉冲持续时间：15ns
  • 开路负载、短路负载和过热检测
  • 带有自动重启的热关断 (TSD)
  • 可防止输入浪涌电流的延迟开关
  • 工作温度：-40°C 至 85°C
  • 封装：HTSSOP-32、QFN-32

产品概述

TLC5952 器件是一款 24 通道恒定灌电流驱动器。每个通道都可以通过内部寄存器数据进行开关。输出通道被分成三组，每组 8 个通道。每个通道组都具有 128 步长全局亮度控制 (BC) 功能。该器件支持通过串行接口写入开关和 BC 数据。它使用单个外部电阻器设置所有 24 个通道的最大电流值。TLC5952 器件具有三个错误检测电路：LED 开路检测 (LOD)、LED 短路检测 (LSD) 和热错误标志 (TEF)。错误检测通过串行接口读取。
查看全部

TLC5952DAP 数据手册

数据手册 说明 数量 操作
TLC5952DAP

LED Driver IC 24 Output Linear Shift Register 26.2mA, 35mA 32-HTSSOP

 32页,1.08M 查看

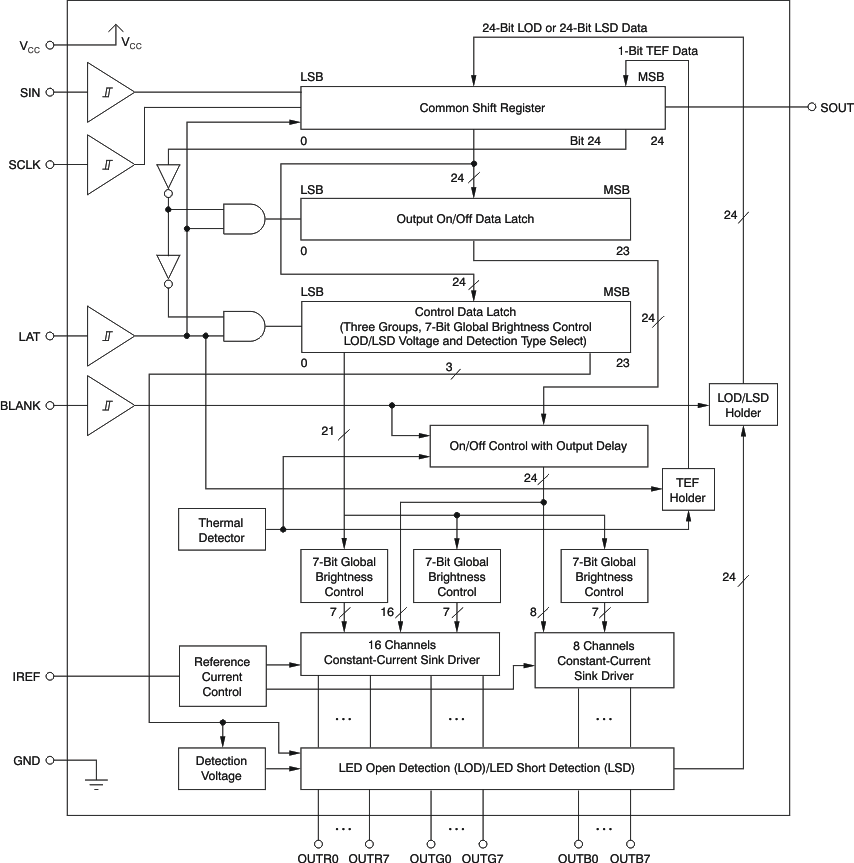

TLC5952DAP 电路图

TLC5952DAP 电路图

TLC5952DAP 电路图
