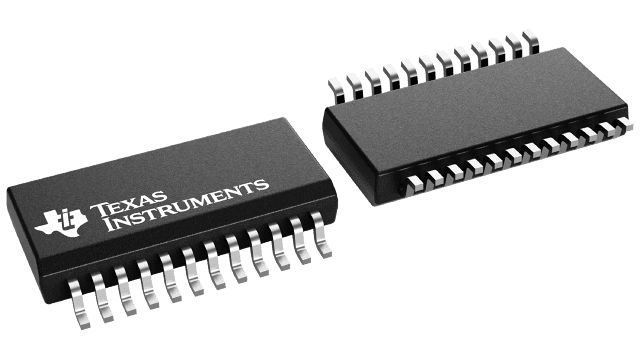

TLC5948ADBQR

Texas Instruments PMIC - LED 驱动器

封装：24-SSOP（0.154"，3.90mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$1.796

更新日期：2024-04-01 00:04:00

TLC5948ADBQR

Texas Instruments PMIC - LED 驱动器

产品简介：具有 7 位点校正、7 位全局亮度控制、省电模式和全诊断功能的 16 通道 ES-PWM LED 驱动器

查看详情

封装：24-SSOP（0.154"，3.90mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$1.796

TLC5948ADBQR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TLC5948ADBQR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

杭州芯意法电子有限公司
TLC5948ADBQR
TI/德州仪器
21+
SSOP24
9862
杭州
-
只做原装现货，大量现货热卖

TLC5948ADBQR 中文资料属性参数

标准包装：2,500
类别：集成电路 (IC)
家庭：PMIC - LED 驱动器
系列：-
恒定电流：是
恒定电压：-
拓扑：PWM
输出数：16
内部驱动器：是
类型 - 主要：通用
类型 - 次要：-
频率：33MHz
电源电压：3 V ~ 5.5 V
输出电压：10V
安装类型：表面贴装
封装/外壳：24-SSOP（0.154"，3.90mm 宽）
供应商设备封装：24-SSOP/QSOP
包装：带卷 (TR)
工作温度：-40°C ~ 85°C

产品特性

16 个恒定流入电流源输出通道
支持最大 DC 和 BC 数据的灌电流能力： 2mA 至 45 mA (VCC ≤ 3.6V) 2 mA 至 60 mA (VCC > 3.6 V)
2mA 至 45 mA (VCC ≤ 3.6V)
2 mA 至 60 mA (VCC > 3.6 V)
点校正 (DC):0% 至 100% 范围的 7-位 (128 步)
0% 至 100% 范围的 7-位 (128 步)
全局亮度控制 (BC):25% 至 100% 范围的 7-位 (128 步)
25% 至 100% 范围的 7-位 (128 步)
增强型光谱或传统 PWM灰度控制 (GS) :16-位 (65,536 步)
16-位 (65,536 步)
LED 电源电压：高达 10V
VCC：3.0V 至 5.5V
恒定电流精度：通道间: ±0.6% (典型值), ±2% (最大值) 设备间: ±1% (典型值), ±4% (最大值)
通道间: ±0.6% (典型值), ±2% (最大值)
设备间: ±1% (典型值), ±4% (最大值)
数据传输速率：33MHz
灰度控制时钟：33MHz
自动显示重复和自动数据刷新
显示计时复位
用来大大减少 VCC 电流的省电模式
支持无形检测模式 (IDM) 的开路检测 (LOD) 和短路检测 (LSD)
输出泄露侦测 (OLD)
电流基准端短路标记 (ISF)
热关断 (TSD) 和错误标记 (TEF)
预热报警 (PTW)
防止涌入电流的四通道成组延迟交换
工作温度范围：-40°C 至 +85°C

产品概述

TLC5948 是一款 16 通道、恒定流入电流吸收 LED 驱动器。每个通道具有一个独立可调节，脉宽调制 (PWM) 灰度 (GS) 亮度控制，此控制有 65,536 步长和128 步长的恒定电流点校正 (DC)。 DC 调节通道间的亮度偏差。所有通道都有一个 128-步全局亮度控制(BC)。 BC 调节与其它 LED 驱动器的亮度偏差。可通过一个串行接口端口来访问 GS，DC 和 BC 数据。 TLC5948 有 6 个错误信号：LED 打开侦测 (LOD)，LED 短路侦测 (LSD)，输出泄露侦测 (OLD)，基准电流终端短路标志侦测 (ISF)，预热警告 (PTW)，和热错误标记 (TEF)。可使用一个串行接口端口来读取错误检测结果。

查看全部

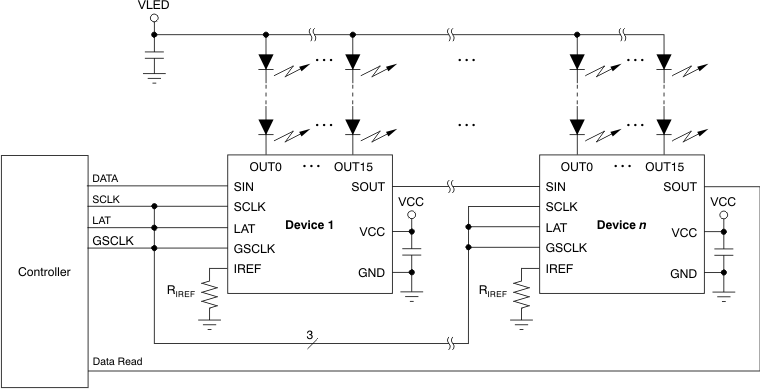

TLC5948ADBQR 电路图
