TLC5929PWP

Texas Instruments PMIC - LED 驱动器
  • 封装：24-TSSOP（0.173"，4.40mm）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.364-$3.08

更新日期：2024-04-01 00:04:00

TLC5929PWP

Texas Instruments PMIC - LED 驱动器

产品简介：具有 7 位全局亮度控制、省电模式和自诊断功能的 16 通道恒流 LED 驱动器

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.364-$3.08

TLC5929PWP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC5929PWP 中文资料属性参数

  • 标准包装：60
  • 类别：集成电路 (IC)
  • 家庭：PMIC - LED 驱动器
  • 系列：-
  • 恒定电流：是
  • 恒定电压：-
  • 拓扑：线性
  • 输出数：16
  • 内部驱动器：是
  • 类型 - 主要：通用
  • 类型 - 次要：-
  • 频率：12MHz ~ 28MHz
  • 电源电压：3 V ~ 5.5 V
  • 输出电压：10V
  • 安装类型：表面贴装
  • 封装/外壳：24-TSSOP（0.173"，4.40mm）裸露焊盘
  • 供应商设备封装：24-HTSSOP
  • 包装：管件
  • 工作温度：-40°C ~ 85°C
  • 其它名称：296-28534-5

产品特性

  • 16 个支持开关控制的恒定电流汇极输出通道
  • 电流性能： 40 mA (VCC ≤ 3.6 V) 50 mA (VCC > 3.6 V)
  • 40 mA (VCC ≤ 3.6 V)
  • 50 mA (VCC > 3.6 V)
  • 全局亮度控制： 7 位（128 步）
  • 电源电压范围： 3.0 V 至 5.5 V
  • LED 电源电压： 高达 10 V
  • 恒定电流准确性: 通道间 = ±1% （典型值），±3% (最大值) 设备间 = ±2% (典型值), ±4% (最大值)
  • 通道间 = ±1% （典型值），±3% (最大值)
  • 设备间 = ±2% (典型值), ±4% (最大值)
  • 数据传输速率： 33 MHz
  • BLANK 脉宽： 40 ns （最小值）
  • 支持无形检测模式的 LED 开路检测 (LOD)/LED 短路检测
  • 输出漏电检测 (OLD) 可检测 3 µA 漏电
  • 预热报警 (PTW)
  • 热关断 (TSD)
  • 电流参考端接短路标记 (ISF)
  • 10-µA 流耗节电模式
  • 欠压锁定可设置默认数据
  • 每通道间 2-ns 延迟开关可最大限度减少浪涌电流
  • 工作温度范围： –40°C 至 +85°C

产品概述

TLC5929 是 16 通道恒定电流汇极 LED 驱动器。 可通过向内部寄存器写入数据对每一通道进行开关操作。 所有 16 个通道的恒定电流值都由单个外部电阻器设置，此电阻器支持 128 步全局亮度控制 (BC)。TLC5929 具有六个错误标记：LED 开路检测 (LOD)、LED 短路检测(LSD)、输出漏电检测 (OLD)、参考电流端接短路检测 (ISF)、预热报警 (PTW) 以及散热故障标记 (TEF)。 此外，LOD 和 LSD 功能还提供无形检测模式 (IDM)，可在输出关闭时检测这些故障。 故障检测结果可通过串行接口端口读取。TLC5929 还具有省电模式，可在全部输出关闭后将总电流消耗设为 10 µA（典型值）。
查看全部

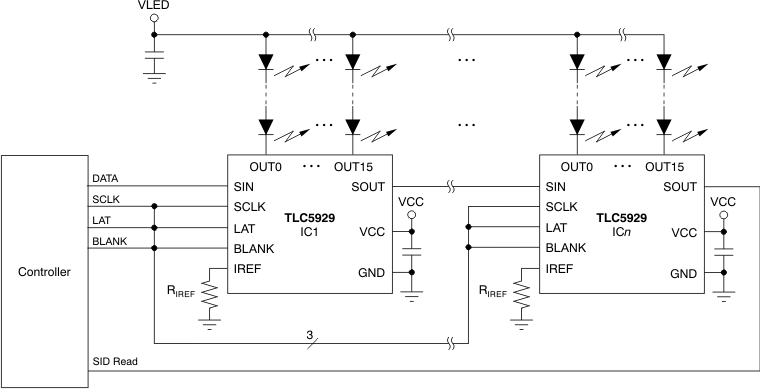

TLC5929PWP 电路图

TLC5929PWP 电路图

TLC5929PWP 电路图
