- 参考价格：￥12.08-￥9.66
更新日期：2024-04-01 00:04:00
TLC59283RGET 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TLC59283RGET 中文资料属性参数
- 制造商：Texas Instruments
- 产品种类：LED照明驱动器
- 最大电源电流：2 mA
- 输出电流：37.7 mA
- 最大工作温度：+ 85 C
- 安装风格：SMD/SMT

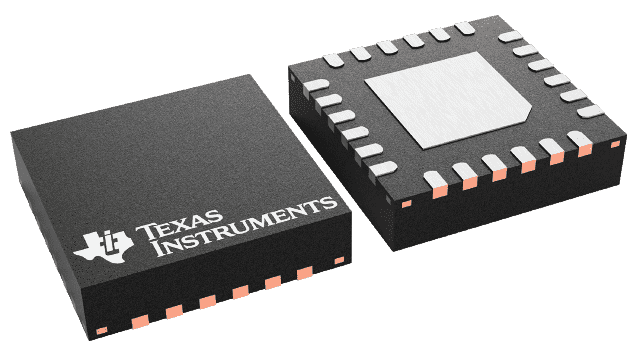

- 封装 / 箱体：QFN-24
- 封装：Reel
- 工厂包装数量：250
产品特性
- 具有开关控制的 16 通道恒定电流吸收型输出
- 恒定电流吸收能力：35mA (VCC ≤ 3.6V)，45mA (VCC > 3.6V)
- LED 电源电压：高达 10V
- VCC = 3V 至 5.5V
- 恒定电流精度： 通道间：±1.4%（典型值），±3%（最大值） 器件间：±2%（典型值），±4%（最大值）
- 通道间：±1.4%（典型值），±3%（最大值）
- 器件间：±2%（典型值），±4%（最大值）
- CMOS 逻辑电平 I/O
- 数据传输速率：35MHz
- BLANK 脉冲宽度：50ns
- 预充电的 FET 可减少重影现象
- 用于降低噪声的分组开关延迟
- 工作温度：–40°C 至 +85°C
产品概述
TLC59283 是一款 16 通道、恒定电流吸收型发光二极管 (LED) 驱动器。每个通道均可通过与 3.3V 或 5V CMOS 逻辑电平（取决于工作 VCC）兼容的简单串行通信协议单独控制。当串行数据缓冲区被载入时，LAT 上升沿会将数据传输到 OUTn 输出。BLANK 引脚可用于在上电和输出数据锁存期间关闭所有 OUTn 输出，以防此时间段内不必要的图像显示。所有 16 个通道的恒定电流值由一个外部电阻器设定。每个恒定电流输出有一个预充电场效应晶体管 (FET)，此晶体管能够减少复用（动态）驱动 LED 显示时的重影。可将多个 TLC59283 级联在一起以控制来自同一处理器的额外的 LED。
TLC59283RGET 电路图
TLC59283RGET 电路图
