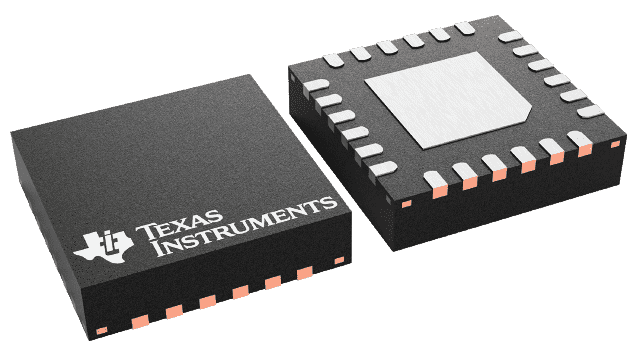

TLC59283RGER

Texas Instruments PMIC - LED 驱动器
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.894-$1.91

更新日期：2024-04-01 00:04:00

TLC59283RGER

Texas Instruments PMIC - LED 驱动器

产品简介：具有预充电 FET 的 16 通道恒流 LED 驱动器

查看详情
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.894-$1.91

TLC59283RGER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC59283RGER 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - LED 驱动器
  • 系列：-
  • 恒定电流：是
  • 恒定电压：-
  • 拓扑：PWM
  • 输出数：16
  • 内部驱动器：是
  • 类型 - 主要：通用
  • 类型 - 次要：-
  • 频率：35MHz
  • 电源电压：3 V ~ 5.5 V
  • 输出电压：10V
  • 安装类型：表面贴装
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商设备封装：24-VQFN 裸露焊盘（4x4）
  • 包装：®
  • 工作温度：-40°C ~ 85°C
  • 其它名称：296-34808-6

产品特性

  • 具有开关控制的 16 通道恒定电流吸收型输出
  • 恒定电流吸收能力：35mA (VCC ≤ 3.6V)，45mA (VCC > 3.6V)
  • LED 电源电压：高达 10V
  • VCC = 3V 至 5.5V
  • 恒定电流精度： 通道间：±1.4%（典型值），±3%（最大值） 器件间：±2%（典型值），±4%（最大值）
  • 通道间：±1.4%（典型值），±3%（最大值）
  • 器件间：±2%（典型值），±4%（最大值）
  • CMOS 逻辑电平 I/O
  • 数据传输速率：35MHz
  • BLANK 脉冲宽度：50ns
  • 预充电的 FET 可减少重影现象
  • 用于降低噪声的分组开关延迟
  • 工作温度：–40°C 至 +85°C

产品概述

TLC59283 是一款 16 通道、恒定电流吸收型发光二极管 (LED) 驱动器。每个通道均可通过与 3.3V 或 5V CMOS 逻辑电平（取决于工作 VCC）兼容的简单串行通信协议单独控制。当串行数据缓冲区被载入时，LAT 上升沿会将数据传输到 OUTn 输出。BLANK 引脚可用于在上电和输出数据锁存期间关闭所有 OUTn 输出，以防此时间段内不必要的图像显示。所有 16 个通道的恒定电流值由一个外部电阻器设定。每个恒定电流输出有一个预充电场效应晶体管 (FET)，此晶体管能够减少复用（动态）驱动 LED 显示时的重影。可将多个 TLC59283 级联在一起以控制来自同一处理器的额外的 LED。
查看全部

TLC59283RGER 电路图

TLC59283RGER 电路图

TLC59283RGER 电路图
