- 封装：24-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$1.392-$1.91
更新日期：2024-04-01 00:04:00
产品简介：具有 4 通道群组延迟功能的 16 通道恒流 LED 驱动器
查看详情- 封装：24-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$1.392-$1.91
TLC59282RGET 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TLC59282RGET 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - LED 驱动器
- 系列：-
- 恒定电流：是
- 恒定电压：-
- 拓扑：16 位移位寄存器
- 输出数：16
- 内部驱动器：是
- 类型 - 主要：通用
- 类型 - 次要：-
- 频率：35MHz
- 电源电压：3 V ~ 5.5 V
- 输出电压：17V
- 安装类型：表面贴装

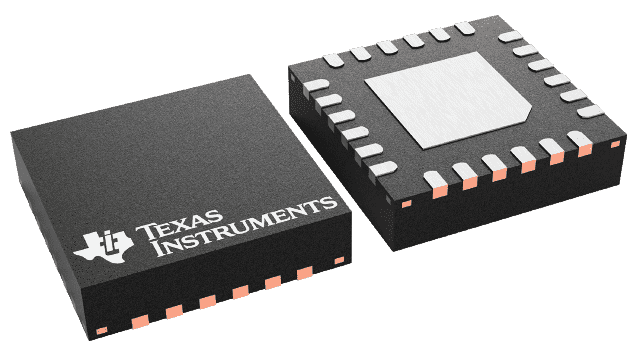

- 封装/外壳：24-VFQFN 裸露焊盘
- 供应商设备封装：24-VQFN 裸露焊盘（4x4）
- 包装：®
- 工作温度：-40°C ~ 85°C
- 其它名称：296-29518-6
产品特性
- 具有开/关控制功能的 16 通道、恒定吸收电流输出
- 功能（恒定电流吸收）： 35mA (VCC ≤ 3.6V)，45mA (VCC > 3.6V)
- LED 电源电压高达 17V
- VCC= 3V 至 5.5V
- 恒定电流准确度: 通道间 = ±0.6% （典型值）， ±2% （最大值） 器件间 = ±1%（典型值），±3%（最大值）
- 通道间 = ±0.6% （典型值）， ±2% （最大值）
- 器件间 = ±1%（典型值），±3%（最大值）
- 低饱和电压: 在 20 mA (典型值)时，0.31 VTA = +25℃, 一个通道开启
- TA = +25℃, 一个通道开启
- CMOS 逻辑电平 I/O
- 数据传输速率： 35 MHz
- 消隐脉冲宽度： 30 ns
- 用于降噪的 4 通道分组式延迟
- 工作温度： －40℃ 至 ＋85℃
产品概述
TLC59282 是一款 16 通道、恒定吸收电流驱动器。 每个通道可利用一种与 3.3V 或 5V CMOS 逻辑电平相兼容 （取决于工作 VCC） 的简单串行通信协议进行独立控制。 当串行数据缓冲器被加载时，LATCH 上的一个上升沿将把数据传送至 LEDx 输出端。 BLANK 引脚可用于在加电及输出数据锁存过程中关断所有的 OUTn 输出，以防止在此期间进行无用的图像显示。 所有 16 个通道的恒定电流值均由单个外部电阻器设定。 可以将多个 TLC59282 级联起来，以利用同一个处理器来控制额外的 LED。
TLC59282RGET 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 TLC59282RGET
|
LED Driver IC 16 Output Linear Shift Register 45mA 24-VQFN (4x4) |
24页,1022K | 查看 |

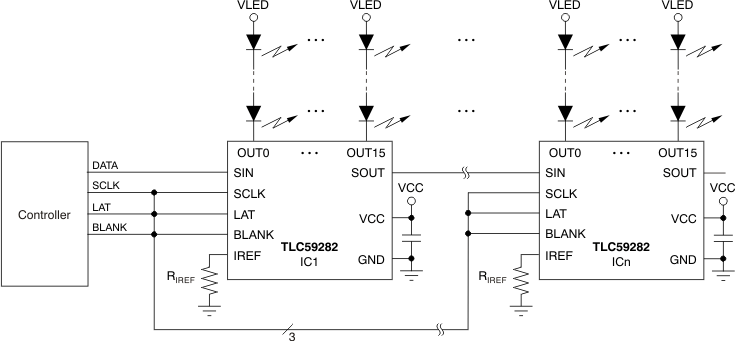

TLC59282RGET 电路图
TLC59282RGET 电路图
