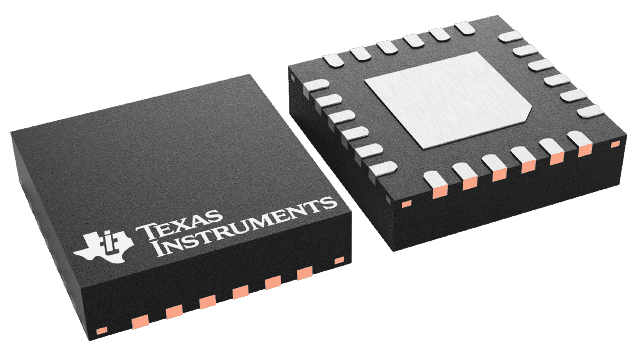

TLC59282RGER

Texas Instruments PMIC - LED 驱动器
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8195-$1.75

更新日期：2024-04-01 00:04:00

TLC59282RGER

Texas Instruments PMIC - LED 驱动器

产品简介：具有 4 通道群组延迟功能的 16 通道恒流 LED 驱动器

查看详情
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8195-$1.75

TLC59282RGER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC59282RGER 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - LED 驱动器
  • 系列：-
  • 恒定电流：是
  • 恒定电压：-
  • 拓扑：16 位移位寄存器
  • 输出数：16
  • 内部驱动器：是
  • 类型 - 主要：通用
  • 类型 - 次要：-
  • 频率：35MHz
  • 电源电压：3 V ~ 5.5 V
  • 输出电压：17V
  • 安装类型：表面贴装
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商设备封装：24-VQFN 裸露焊盘（4x4）
  • 包装：®
  • 工作温度：-40°C ~ 85°C
  • 其它名称：296-29400-6

产品特性

  • 具有开/关控制功能的 16 通道、恒定吸收电流输出
  • 功能（恒定电流吸收）： 35mA (VCC ≤ 3.6V)，45mA (VCC > 3.6V)
  • LED 电源电压高达 17V
  • VCC= 3V 至 5.5V
  • 恒定电流准确度: 通道间 = ±0.6% （典型值）， ±2% （最大值） 器件间 = ±1%（典型值），±3%（最大值）
  • 通道间 = ±0.6% （典型值）， ±2% （最大值）
  • 器件间 = ±1%（典型值），±3%（最大值）
  • 低饱和电压: 在 20 mA (典型值)时，0.31 VTA = +25℃, 一个通道开启
  • TA = +25℃, 一个通道开启
  • CMOS 逻辑电平 I/O
  • 数据传输速率： 35 MHz
  • 消隐脉冲宽度： 30 ns
  • 用于降噪的 4 通道分组式延迟
  • 工作温度： －40℃ 至 ＋85℃

产品概述

TLC59282 是一款 16 通道、恒定吸收电流驱动器。 每个通道可利用一种与 3.3V 或 5V CMOS 逻辑电平相兼容 （取决于工作 VCC） 的简单串行通信协议进行独立控制。 当串行数据缓冲器被加载时，LATCH 上的一个上升沿将把数据传送至 LEDx 输出端。 BLANK 引脚可用于在加电及输出数据锁存过程中关断所有的 OUTn 输出，以防止在此期间进行无用的图像显示。 所有 16 个通道的恒定电流值均由单个外部电阻器设定。 可以将多个 TLC59282 级联起来，以利用同一个处理器来控制额外的 LED。
查看全部

TLC59282RGER 电路图

TLC59282RGER 电路图

TLC59282RGER 电路图
