TLC5922DAPRG4

Texas Instruments PMIC - LED 驱动器
  • 封装：32-TSSOP（0.240"，6.10mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.796

更新日期：2024-04-01 00:04:00

TLC5922DAPRG4

Texas Instruments PMIC - LED 驱动器

产品简介：具有 20MHz 数据传输速率的 16 通道 LED 驱动器，不带点校正功能

查看详情
  • 封装：32-TSSOP（0.240"，6.10mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.796

TLC5922DAPRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC5922DAPRG4 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - LED 驱动器
  • 系列：-
  • 恒定电流：是
  • 恒定电压：-
  • 拓扑：线性
  • 输出数：16
  • 内部驱动器：是
  • 类型 - 主要：背光
  • 类型 - 次要：颜色
  • 频率：30MHz
  • 电源电压：3 V ~ 5.5 V
  • 输出电压：17V
  • 安装类型：表面贴装
  • 封装/外壳：32-TSSOP（0.240"，6.10mm 宽）裸露焊盘
  • 供应商设备封装：32-HTSSOP
  • 包装：带卷 (TR)
  • 工作温度：-20°C ~ 85°C

产品特性

  • 16 Channels
  • Drive Capability 0 to 80 mA (Constant-Current Sink)
  • 0 to 80 mA (Constant-Current Sink)
  • Constant Current Accuracy ±1% (typical)
  • ±1% (typical)
  • Serial Data Interface, SPI Compatible
  • Fast Switching Output: Tr / Tf = 10ns (typical)
  • CMOS Level Input/Output
  • 30 MHz Data Transfer Rate
  • VCC = 3.0 V to 5.5 V
  • Operating Temperature = –20°C to 85 °C
  • LED Supply Voltage up to 17 V
  • 32-pin HTSSOP (PowerPAD) Package
  • Dot Correction 7 bit (128 Steps) Individually Adjustable For Each Channel
  • 7 bit (128 Steps)
  • Individually Adjustable For Each Channel
  • Controlled In-Rush Current
  • APPLICATIONS Monocolor, Multicolor, Fullcolor LED Display Monocolor, Multicolor LED Signboard Display Backlighting Multicolor LED Lighting Applications
  • Monocolor, Multicolor, Fullcolor LED Display
  • Monocolor, Multicolor LED Signboard
  • Display Backlighting
  • Multicolor LED Lighting Applications

产品概述

The TLC5922 is a 16-channel constant-current sink driver. Each channel has an On/Off state and a 128-step adjustable constant-current sink (dot correction). The dot correction adjusts the brightness variations between LED, LED channels, and other LED drivers. Both dot correction and On/Off state are accessible via a serial data interface. A single external resistor sets the maximum current of all 16 channels.
查看全部

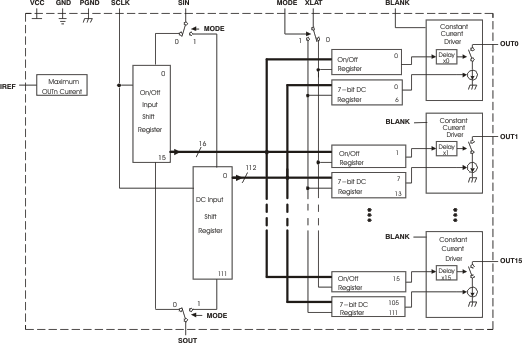

TLC5922DAPRG4 电路图

TLC5922DAPRG4 电路图

TLC5922DAPRG4 电路图
