TLC59211IN

Texas Instruments PMIC - LED 驱动器
  • 封装：20-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.8125-$2.02

更新日期：2024-04-01 00:04:00

TLC59211IN

Texas Instruments PMIC - LED 驱动器

产品简介：8 位 DMOS 灌流驱动器

查看详情
  • 封装：20-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.8125-$2.02

TLC59211IN 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC59211IN 中文资料属性参数

  • 标准包装：20
  • 类别：集成电路 (IC)
  • 家庭：PMIC - LED 驱动器
  • 系列：-
  • 恒定电流：-
  • 恒定电压：-
  • 拓扑：线性，高端
  • 输出数：8
  • 内部驱动器：是
  • 类型 - 主要：LED 照明显示器，标牌，汽车
  • 类型 - 次要：-
  • 频率：-
  • 电源电压：3 V ~ 5.5 V
  • 输出电压：30V
  • 安装类型：通孔
  • 封装/外壳：20-DIP（0.300"，7.62mm）
  • 供应商设备封装：20-PDIP
  • 包装：管件
  • 工作温度：-40°C ~ 85°C
  • 其它名称：296-25403-5

产品特性

  • DMOS Process
  • High Voltage Output (Vds = 30 V)
  • Output Current on Each Channel (Ids Max = 200 mA)
  • Latch-Up Performance Exceeds 250 mA Per JEDEC Standard JESD-17
  • ESD Protection Exceeds JESD 22 2000-V Human Body Model (A114-A) 200-V Machine Model (A115-A) 1000-V Charged Device Model (C101)
  • 2000-V Human Body Model (A114-A)
  • 200-V Machine Model (A115-A)
  • 1000-V Charged Device Model (C101)
  • LED Driver Application
  • Output Clamp Diode (Parasitic)

产品概述

The TLC59211 is an 8-bit LED and solenoid driver designed for 5-V VCC operation.The TLC59211 is characterized for operation from –40°C to 85°C.
查看全部

TLC59211IN 数据手册

数据手册 说明 数量 操作
TLC59211IN

LED Driver IC 8 Output Linear 200mA 20-PDIP

 20页,859K 查看

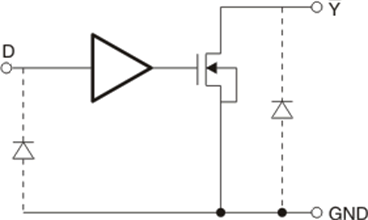

TLC59211IN 电路图

TLC59211IN 电路图

TLC59211IN 电路图
