TLC2274EPWRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01 00:04:00

TLC2274EPWRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：高级 LinCMOS™ 轨到轨运算放大器

查看详情

TLC2274EPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC2274EPWRQ1 中文资料属性参数

  • 现有数量：2,048现货
  • 价格：1 : ￥45.79000剪切带（CT）2,000 : ￥25.92463卷带（TR）
  • 系列：Automotive, AEC-Q100, LinCMOS?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：4
  • 输出类型：满摆幅
  • 压摆率：3.6V/μs
  • 增益带宽积：2.18 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：1 pA
  • 电压 - 输入补偿：300 μV
  • 电流 - 供电：4.4mA（x4 通道）
  • 电流 - 输出/通道：50 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：16 V
  • 工作温度：-40°C ~ 150°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 符合汽车应用要求
  • 符合 AEC-Q100 标准
  • 输出摆幅包括两个电源轨
  • 低噪声ƒ = 1kHz 时典型值为 9nV/√Hz
  • 低输入偏置电流：典型值 1pA
  • 完全符合单电源及分离电源操作的要求
  • 共模输入电压范围包括负轨
  • 高增益带宽：典型值 2.2MHz
  • 高转换率：典型值 3.6V/μs
  • TA = 25°C 时低输入偏移电压最大为 2500μV
  • 包含宏观模型

产品概述

TLC2274 是一款由德州仪器 (TI) 生产的四通道运算放大器。 此器件在单电源或分离电源应用中表现出优异的轨到轨输出性能，能够进一步扩大动态范围。 TLC2274 带宽为 2MHz，转换率为 3V/μs，适用于高速应用。 这些器件能够提供出色的交流性能，其噪声、输入偏移电压和功耗均低于现有 CMOS 运算放大器。 TLC2274 的电压噪声为 9nV/√Hz，是竞争对手解决方案的二分之一。TLC2274 放大器具有高输入阻抗和低噪声特性，是用于高阻抗源（如压电传感器）小信号调节的绝佳选择。 该器件属于微功耗级别，因此在手持式监控和遥感应用中运转良好。 此外，该器件的单电源或分离电源具有轨到轨输出特性，是与模数转换器 (ADC) 对接的理想选择。 该器件系列的额定工作电压为 5V 或 ±5V。它可提供更大的输出动态范围，更低的电压噪声和更小的输入偏移电压。 凭借这一系列增强特性，该器件能够用于更广泛的应用。
查看全部

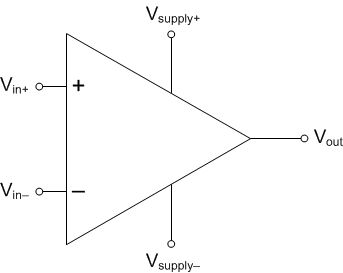

TLC2274EPWRQ1 电路图

TLC2274EPWRQ1 电路图

TLC2274EPWRQ1 电路图
