TL331KDBVT

Texas Instruments 线性 - 比较器
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.7056-$1.01

更新日期：2024-04-01

TL331KDBVT

Texas Instruments 线性 - 比较器

产品简介：高压单路差动比较器

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.7056-$1.01

TL331KDBVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TL331KDBVT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 比较器
  • 系列：-
  • 类型：差分
  • 元件数：1
  • 输出类型：CMOS，MOS，开路集电极，TTL
  • 电压 - 电源，单路/双路(±)：2 V ~ 36 V，±1 V ~ 18 V
  • 电压 - 输入偏移（最小值）：5mV @ 30V
  • 电流 - 输入偏压（最小值）：0.25µA @ 5V
  • 电流 - 输出（标准）：20mA
  • 电流 - 静态（最大值）：700µA
  • CMRR, PSRR（标准）：-
  • 传输延迟（最大）：-
  • 磁滞：-
  • 工作温度：-40°C ~ 105°C
  • 封装/外壳：SC-74A，SOT-753
  • 安装类型：表面贴装
  • 包装：®
  • 其它名称：296-32344-6

产品特性

  • 新增了 TL331B 和 TL391B
  • 改进了 B 版本的规格 最大额定值：高达 38V ESD 等级 (HBM)：2kV 提高了反向电压性能 低输入失调电压：0.37mV 低输入偏置电流：3.5nA 低电源电流：430µA 更短的响应时间 (1µsec) TL391B 提供了替代引脚排列
  • 最大额定值：高达 38V
  • ESD 等级 (HBM)：2kV
  • 提高了反向电压性能
  • 低输入失调电压：0.37mV
  • 低输入偏置电流：3.5nA
  • 低电源电流：430µA
  • 更短的响应时间 (1µsec)
  • TL391B 提供了替代引脚排列
  • TL331B 是经改进的 TL331 直接替代产品
  • 共模输入电压范围包括接地
  • 差分输入电压范围等于最大额定电源电压：±38V
  • 低输出饱和电压
  • 输出与 TTL、MOS 和 CMOS 兼容

产品概述

TL331B 和 TL391B 器件是业界通用 TL331 比较器的下一代版本。下一代器件为成本敏感型应用提供了卓越的价值，其特性包括更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流、更低的传播延迟、更宽的温度范围以及更高的 2kV ESD 性能，并提供了直接替代的便利性。TL331B 是经改进的 TL331I 和 TL331K 版本直接替代产品，而 TL391B 可提供 TL331B 的替代引脚排列，以替代同类竞争器件。如果两个电源的电压差处于 2V 至 36V 范围内且 VCC 比输入共模电压至少高 1.5V，那么也可以使用双电源。漏极电流不受电源电压的影响。可将输出连接到其它集电极开路输出，以实现有线 AND 关联。
查看全部

TL331KDBVT 数据手册

数据手册 说明 数量 操作
TL331KDBVT

Comparator Differential CMOS, MOS, Open-Collector, TTL SOT-23-5

 18页,797K 查看

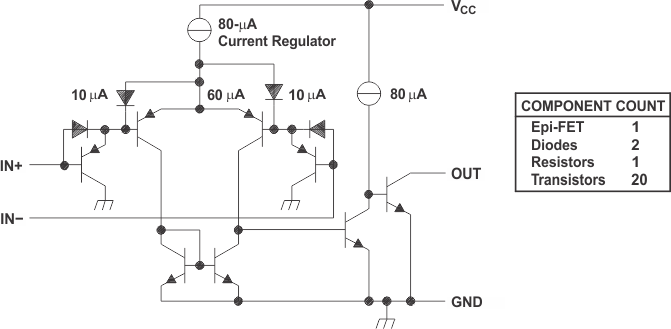

TL331KDBVT 电路图

TL331KDBVT 电路图

TL331KDBVT 电路图
