TL331IDBVRQ1

Texas Instruments 线性 - 比较器
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.255

更新日期：2025-03-27

TL331IDBVRQ1

Texas Instruments 线性 - 比较器

产品简介：汽车类通用单通道差分比较器

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.255

TL331IDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TL331IDBVRQ1 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：线性 - 比较器
  • 系列：-
  • 类型：差分
  • 元件数：1
  • 输出类型：CMOS，MOS，开路集电极，TTL
  • 电压 - 电源，单路/双路(±)：2 V ~ 36 V，±1 V ~ 18 V
  • 电压 - 输入偏移（最小值）：5mV @ 30V
  • 电流 - 输入偏压（最小值）：0.25µA @ 5V
  • 电流 - 输出（标准）：20mA
  • 电流 - 静态（最大值）：700µA
  • CMRR, PSRR（标准）：-
  • 传输延迟（最大）：-
  • 磁滞：-
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：SC-74A，SOT-753
  • 安装类型：表面贴装
  • 包装：带卷 (TR)

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 125°C 环境工作温度范围（B 和 Q 版本） 器件温度等级 3：–40°C 至 85°C 环境工作温度范围（I 版本） 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C5
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围（B 和 Q 版本）
  • 器件温度等级 3：–40°C 至 85°C 环境工作温度范围（I 版本）
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C5
  • 全新 TL331B-Q1 和 TL391B-Q1
  • 宽电源电压范围，2V 至 36V
  • 不受电源电压影响的低漏极电源电流： 0.43mA 典型值（B 版本）
  • 低输入偏置电流，3.5nA 典型值（B 版本）
  • 低输入失调电压，0.37mV 典型值（B 版本）
  • 差动输入电压范围等于最大额定电源电压，±36V
  • 输入范围包括接地电压
  • TL391B-Q1 提供了替代引脚排列
  • 输出与 TTL、MOS 和 CMOS 兼容

产品概述

TL331B-Q1 和 TL391B-Q1 器件是业界通用 TL331-Q1 比较器的下一代版本。下一代器件为成本敏感型应用提供了卓越的价值，其特性包括更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流、更低的传播延迟、具有改进的负输入电压处理能力的专用 ESD 保护单元。TL331B-Q1 可直接替换 TL331-Q1“I”和“Q”版本。TL391B-Q1 提供了 TL331B-Q1 的替代引脚排列。这个器件包含一个单电压比较器，此比较器被设计成在宽范围电压上由一个单电源供电运行。如果两个电源之间的电压差在 2V 和 36V 之间且 V CC 比输入共模电压至少高 +1.5V，也可使用双电源供电运行。漏极电流不受电源电压的影响。为了实现线与关系，用户可将输出连接至另外一个集电极开路输出。
查看全部

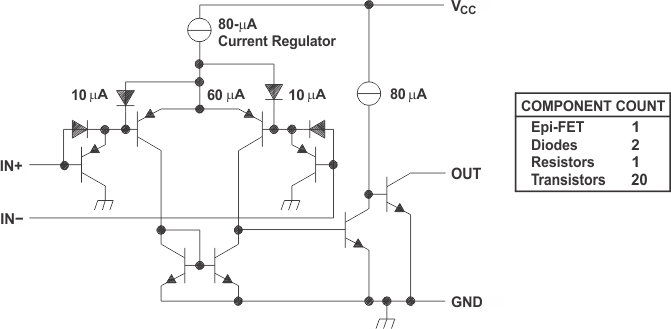

TL331IDBVRQ1 电路图

TL331IDBVRQ1 电路图

TL331IDBVRQ1 电路图
