TL1431MDREP

Texas Instruments PMIC - 电压基准
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.4155-$3.03

更新日期：2024-04-01

TL1431MDREP

Texas Instruments PMIC - 电压基准

产品简介：精密可调节（可编程）并联参考（增强型产品）

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.4155-$3.03

TL1431MDREP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TL1431MDREP 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电压基准
  • 系列：-
  • 基准类型：旁路，可调节，精度
  • 输出电压：2.5 V ~ 36 V
  • 容差：±0.4%
  • 温度系数：-
  • 输入电压：2.5 V ~ 36 V
  • 通道数：1
  • 电流 - 阴极：1mA
  • 电流 - 静态：-
  • 电流 - 输出：100mA
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：®
  • 其它名称：296-21550-6

产品特性

  • 0.4% Initial Voltage Tolerance
  • 0.2-Ω Typical Output Impedance
  • Fast Turnon: 500 ns
  • Sink Current Capability: 1 to 100 mA
  • Low Reference Current (REF)
  • Adjustable Output Voltage: VI(ref) to 36 V
  • Supports Defense, Aerospace, and Medical Applications Controlled Baseline One Assembly and Test Site One Fabrication Site Available in Military (–55°C to 125°C) Temperature Range Extended Product Life Cycle Extended Product-Change Notification Product Traceability
  • Controlled Baseline
  • One Assembly and Test Site
  • One Fabrication Site
  • Available in Military (–55°C to 125°C) Temperature Range
  • Extended Product Life Cycle
  • Extended Product-Change Notification
  • Product Traceability

产品概述

The TL1431-EP device is a precision-programmable reference with specified thermal stability over the military temperature range. The output voltage can be set to any value from VI(ref) (approximately 2.5 V) to 36 V with two external resistors (see ). This device has a typical output impedance of 0.2 Ω. Active output circuitry provides a very sharp turnon characteristic, making the device an excellent replacement for Zener diodes and other types of references in applications such as onboard regulation, adjustable power supplies, and switching power supplies.
查看全部

TL1431MDREP 数据手册

数据手册 说明 数量 操作
TL1431MDREP

Enhanced Product Precision Adjustable (Programmable) Shunt Reference 8-SOIC -55 to 125

17页,316K 查看
TL1431MDREP

Shunt Voltage Reference IC 36V ±0.4% 100mA 8-SOIC

 23页,1016K 查看

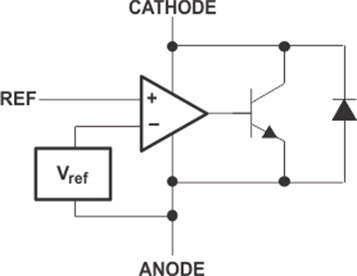

TL1431MDREP 电路图

TL1431MDREP 电路图

TL1431MDREP 电路图
