TL082CP

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.115-$0.25

更新日期：2024-04-01

TL082CP

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：双通道、30V、3MHz、13V/μs 压摆率、输入接近 V+、JFET 输入运算放大器

查看详情
  • 封装：8-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.115-$0.25

TL082CP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TL082CP 中文资料属性参数

  • 标准包装：50
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：J-FET
  • 电路数：2
  • 输出类型：-
  • 转换速率：13 V/µs
  • 增益带宽积：3MHz
  • -3db带宽：-
  • 电流 - 输入偏压：30pA
  • 电压 - 输入偏移：3000µV
  • 电流 - 电源：1.4mA
  • 电流 - 输出 / 通道：-
  • 电压 - 电源，单路/双路(±)：7 V ~ 36 V，±3.5 V ~ 18 V
  • 工作温度：0°C ~ 70°C
  • 安装类型：通孔
  • 封装/外壳：8-DIP（0.300"，7.62mm）
  • 供应商设备封装：8-PDIP
  • 包装：管件
  • 其它名称：296-1780296-1780-5

产品特性

  • High slew rate: 20 V/µs (TL08xH, typ)
  • Low offset voltage: 1 mV (TL08xH, typ)
  • Low offset voltage drift: 2 µV/°C
  • Low power consumption: 940 µA/ch (TL08xH, typ)
  • Wide common-mode and differential voltage ranges Common-mode input voltage range includes VCC+
  • Common-mode input voltage range includes VCC+
  • Low input bias and offset currents
  • Low noise: Vn = 18 nV/√Hz (typ) at f = 1 kHz
  • Output short-circuit protection
  • Low total harmonic distortion: 0.003% (typ)
  • Wide supply voltage: ±2.25 V to ±20 V, 4.5 V to 40 V

产品概述

The TL08xH (TL081H, TL082H, and TL084H) family of devices are the next-generation versions of the industry-standard TL08x (TL081, TL082, and TL084) devices. These devices provide outstanding value for cost-sensitive applications, with features including low offset (1 mV, typical), high slew rate (20 V/µs), and common-mode input to the positive supply. High ESD (1.5 kV, HBM), integrated EMI and RF filters, and operation across the full –40°C to 125°C enable the TL08xH devices to be used in the most rugged and demanding applications.
查看全部

TL082CP 数据手册

数据手册 说明 数量 操作
TL082CP/NOPB

OP AMP WIDEBAND JFET 8-DIP; No. of Amplifiers:2; Op Amp Type:High Speed; Gain, Bandwidth -3dB:4MHz; Slew Rate:13V/μs; Voltage, Supply Min:10V; Voltage, Supply Max:36V; Termination Type:Through Hole; Case Style:DIP; No. of Pins:8; Operating Temperature Range:0°C to +70°C; Base Number:82

14页,1.08M 查看
TL082CP/NOPB

J-FET Amplifier 2 Circuit 8-PDIP

 23页,1.66M 查看
TL082CPW

JFET-INPUT OPERATIONAL AMPLIFIERS

 19 Pages页,464K 查看
TL082CPW

JFET-INPUT OPERATIONAL AMPLIFIERS

 29 Pages页,464K 查看

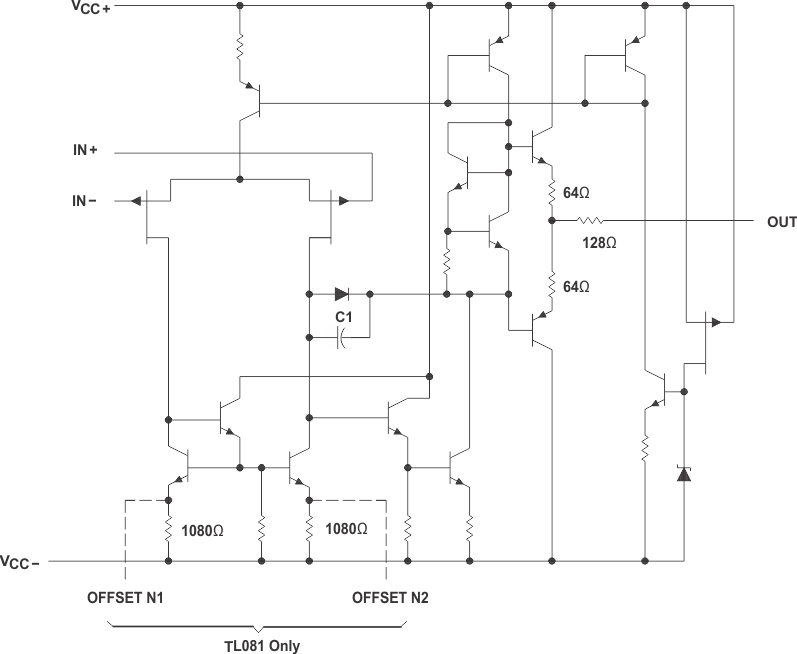

TL082CP 电路图

TL082CP 电路图

TL082CP 电路图
