THS9001DBVT

Texas Instruments RF 放大器
  • 封装：SOT-23-6
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel?
  • 参考价格：$3.165-$4.32

更新日期：2024-04-01

THS9001DBVT

Texas Instruments RF 放大器

产品简介：50MHz 至 750MHz 级联放大器

查看详情
  • 封装：SOT-23-6
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel?
  • 参考价格：$3.165-$4.32

THS9001DBVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS9001DBVT 中文资料属性参数

  • 产品培训模块：RFID Technology and Applications
  • 标准包装：1
  • 类别：RF/IF 和 RFID
  • 家庭：RF 放大器
  • 系列：-
  • 频率：50MHz ~ 350MHz
  • P1dB：20.6dBm（114.8mW）
  • 增益：15dB
  • 噪音数据：4dB
  • RF 型：手机，CDMA，TDMA，PCS
  • 电源电压：5V
  • 电流 - 电源：100mA
  • 测试频率：350MHz
  • 封装/外壳：SOT-23-6
  • 包装：?
  • 配用：296-18860-ND - EVAL MODULE FOR THS9001296-18859-ND - EVAL MODULE FOR THS9000
  • 其它名称：296-16645-6

产品特性

  • High Dynamic Range OIP3 = 36 dBm NF < 4.5 dB
  • OIP3 = 36 dBm
  • NF < 4.5 dB
  • Single-Supply Voltage
  • High Speed VS = 3 V to 5 V IS = Adjustable
  • VS = 3 V to 5 V
  • IS = Adjustable
  • Input/Output Impedance 50 Ω
  • 50 Ω

产品概述

The THS9001 is a medium power, cascadeable, gain block optimized for high IF frequencies. The amplifier incorporates internal impedance matching to 50 Ω, and achieves greater than 15-dB input, and output return loss from 50 MHz to 350 MHz with VS = 5 V, R(BIAS) = 237 Ω, L(COL) = 470 nH. Design requires only 2 dc-blocking capacitors, 1 power-supply bypass capacitor, 1 RF choke, and 1 bias resistor.
查看全部

THS9001DBVT 数据手册

数据手册 说明 数量 操作
THS9001DBVT

RF Amplifier IC Cellular, CDMA, TDMA, PCS 50MHz ~ 350MHz SOT-23-6

 23页,1.08M 查看

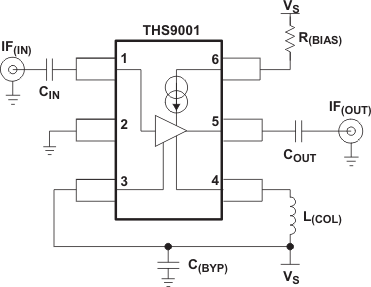

THS9001DBVT 电路图

THS9001DBVT 电路图

THS9001DBVT 电路图
