THS9000DRWR

Texas Instruments RF 放大器
  • 封装：6-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.397

更新日期：2024-04-01

THS9000DRWR

Texas Instruments RF 放大器

产品简介：50MHz 至 750MHz 级联放大器

查看详情
  • 封装：6-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.397

THS9000DRWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS9000DRWR 中文资料属性参数

  • 产品培训模块：RFID Technology and Applications
  • 标准包装：3,000
  • 类别：RF/IF 和 RFID
  • 家庭：RF 放大器
  • 系列：-
  • 频率：50MHz ~ 400MHz
  • P1dB：20.6dBm（114.8mW）
  • 增益：15.9dB
  • 噪音数据：4dB
  • RF 型：手机，CDMA，TDMA，PCS
  • 电源电压：5.5 V
  • 电流 - 电源：100mA
  • 测试频率：350MHz
  • 封装/外壳：6-VDFN 裸露焊盘
  • 包装：带卷 (TR)
  • 配用：296-18860-ND - EVAL MODULE FOR THS9001296-18859-ND - EVAL MODULE FOR THS9000

产品特性

  • High Dynamic Range OIP3 = 36 dBm NF < 4.5 dB
  • OIP3 = 36 dBm
  • NF < 4.5 dB
  • Single-Supply Voltage
  • High Speed VS = 3 V to 5 V IS = Adjustable
  • VS = 3 V to 5 V
  • IS = Adjustable
  • Input/Output Impedance 50 Ω
  • 50 Ω

产品概述

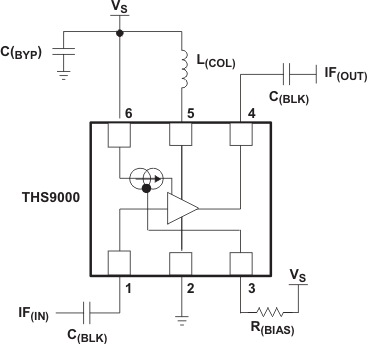

The THS9000 is a medium power, cascadeable, gain block optimized for high IF frequencies. The amplifier incorporates internal impedance matching to 50 Ω. The part mounted on the standard EVM achieves greater than 15-dB input and output return loss from 50 MHz to 325 MHz with VS = 5 V, R(BIAS) = 237 Ω, L(COL) = 470 nH. Design requires only two dc-blocking capacitors, one power-supply bypass capacitor, one RF choke, and one bias resistor.
查看全部

THS9000DRWR 电路图

THS9000DRWR 电路图

THS9000DRWR 电路图
