THS7530QPWPRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车类、300MHz、全差分、连续可变增益放大器

查看详情

THS7530QPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS7530QPWPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥38.63653卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：可变增益
  • 电路数：1
  • 输出类型：差分
  • 压摆率：1250V/μs
  • 增益带宽积：-
  • -3db 带宽：300 MHz
  • 电流 - 输入偏置：20 μA
  • 电压 - 输入补偿：-
  • 电流 - 供电：40mA
  • 电流 - 输出/通道：37 mA
  • 电压 - 跨度（最小值）：4.5 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-HTSSOP

产品特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围 器件人体放电模式 (HBM) 分类等级 2 器件组件充电模式 (CDM) 分类等级 C6
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件人体放电模式 (HBM) 分类等级 2
  • 器件组件充电模式 (CDM) 分类等级 C6
  • 低噪声：Vn = 1.1nV/√Hz， 噪声系数 = 9dB
  • 低失真： 频率为 32MHz 时：HD2 = –65dBc，HD3 = –61dBc 频率为 70MHz 时：IMD3 = –62dBc，OIP3 = 21dBm
  • 频率为 32MHz 时：HD2 = –65dBc，HD3 = –61dBc
  • 频率为 70MHz 时：IMD3 = –62dBc，OIP3 = 21dBm
  • 300MHz 带宽
  • 连续可变增益范围：11.6dB 至 46.5dB
  • 增益斜率：38.8dB/V
  • 全差分输入和输出
  • 输出共模电压控制
  • 输出电压限制
  • 超声波应用、声纳和雷达中的 时间增益放大器
  • 通信和和视频中的 自动增益控制
  • 通信中的系统增益校准
  • 仪表中的可变增益

产品概述

THS7530-Q1 器件采用德州仪器 (TI) 先进的 BiCom III SiGe 互补双极工艺制造。THS7530-Q1 是一款带有压控增益的直流耦合高带宽放大器。该放大器具有高阻抗差分输入和低阻抗差分输出，提供高带宽增益控制、输出共模控制和输出电压钳位功能。该器件在 300MHz 带宽下的动态性能优异。当频率为 32MHz，同时将 1 VPP 输出施加于 400Ω 负载，三次谐波失真为 –61dBc。增益控制（单位：dB）呈线性变化。在 0V 至 0.9V 电压范围内，增益以 38.8dB/V 的斜率由 11.6dB 变化为 46.5dB。输出电压限制功能用于限制输出电压摆幅并避免后续级发生饱和。该器件可在汽车级温度范围内（–40°C 至 +125°C）额定运行。
查看全部

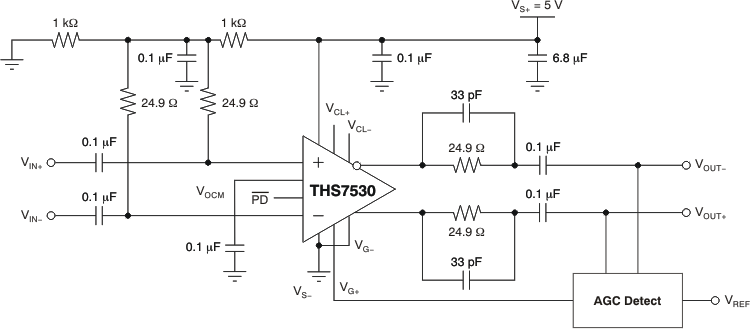

THS7530QPWPRQ1 电路图

THS7530QPWPRQ1 电路图

THS7530QPWPRQ1 电路图
