THS7376IPW

Texas Instruments 视频放大器和模块

更新日期：2024-04-01

THS7376IPW

Texas Instruments 视频放大器和模块

产品简介：具有 1-SD 和 3-HD 8 阶滤波器和 6-dB 增益的 4 通道视频放大器

查看详情

THS7376IPW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS7376IPW 中文资料属性参数

  • 现有数量：258现货1,980Factory
  • 价格：1 : ￥11.29000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 应用：DVD，Blu-Ray
  • 输出类型：满摆幅
  • 电路数：4
  • -3db 带宽：10 MHz
  • 压摆率：375V/μs
  • 电流 - 供电：37 mA
  • 电流 - 输出/通道：110 mA
  • 电压 - 供电，单/双?(±)：2.85V ~ 5.5V
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 一个用于复合视频广播信号 (CVBS) 视频的 SD 视频放大器： 6 阶低通滤波器：10MHz 时为 -3dB 低差分增益和相位：0.2% 和 0.3°
  • 6 阶低通滤波器：10MHz 时为 -3dB
  • 低差分增益和相位：0.2% 和 0.3°
  • 3 个用于Y’P’BP’R，720p，1080i，1080p24 和 1080p30 滤波器或 G’B’R’ (R’G’B’) 输出的 HD 视频放大器： 8 阶低通滤波器：39MHz 时为 -1dB42MHz 时为 -3dB 可旁路滤波器：300MHz 时为 -3dB
  • 8 阶低通滤波器：39MHz 时为 -1dB42MHz 时为 -3dB
  • 可旁路滤波器：300MHz 时为 -3dB
  • 多用途输入偏置： 具有 210mV 输出位移的直流 (DC) 耦合 具有同步端钳位或偏压的交流 (AC) 耦合
  • 具有 210mV 输出位移的直流 (DC) 耦合
  • 具有同步端钳位或偏压的交流 (AC) 耦合
  • 内置 6dB 增益 (2V/V)
  • +3V 至 +5V 单电源运行
  • 轨至轨输出： 可实现 AC 或 DC 输出耦合 每通道支持驱动 2 个视频线路
  • 可实现 AC 或 DC 输出耦合
  • 每通道支持驱动 2 个视频线路
  • 低总静态电流：3.3V 时为 30.9mA
  • 被禁用的电源电流功能：0.1μA
  • 输出上稳健耐用的，10kV 静电放电 (ESD) 保护
  • 与THS7373和THS7374引脚兼容

产品概述

THS7376 是一款低功率，3V 至 5V 单电源，四通道，集成视频放大器。 此器件组装有一个用于 CVBS 视频的标清 (SD) 滤波通道和 3 个高清 (HD) 滤波通道。 此 CVBS 滤波器特有一个 6 阶滤波器，而 HD 通道特有 8 阶滤波器。 这些滤波器被用作数模转换器 (DAC) 重建滤波器，或者用作模数转换器 (ADC) 抗混叠滤波器。 HD 滤波器可以被旁通以支持 1080p60 视频或高达超级扩展图形阵列 (SAGA) RGB 的视频。此器件具有灵活的输入耦合能力，并且可针对 ac 或 dc 耦合输入进行配置。 210mV 的输出电平位移可在具有 0V 输入的输出上实现一个完全同步的动态范围。 此器件具有 6dB 增益的轨到轨输出级可实现 ac 和 dc 线路驱动。 这个可驱动两条线路，或 75Ω 负载的功能可实现作为一个视频线路驱动器的最大灵活性。 3.3V 时 30.9mA 的总静态电流和 0.1µA 的可禁用模式使得 THS7376 成为高性能视频应用的理想选择。THS7376 采用小型薄型小尺寸 (TSSOP)-14 封装，此封装与 RoHS 环保标准兼容。 此器件与德州仪器 (TI) 生产的 THS7373 和 THS7374 视频滤波放大器引脚兼容。
查看全部

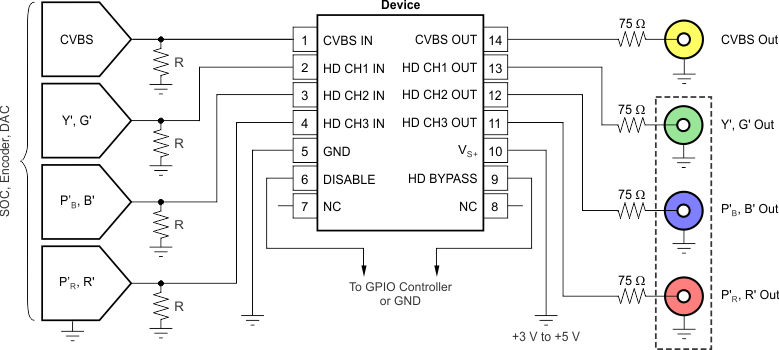

THS7376IPW 电路图
