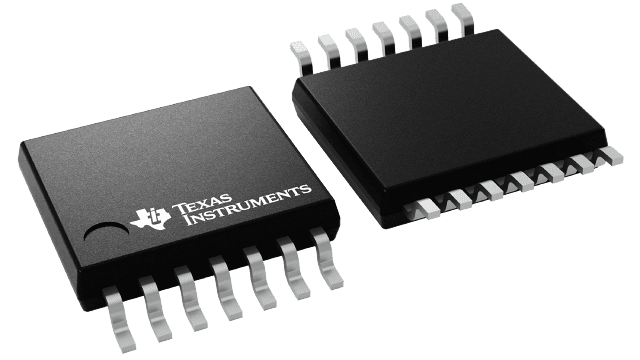

THS7372IPW

Texas Instruments 线性 - 放大器 - 视频放大器和频缓冲器
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.0625-$2.64

更新日期：2024-04-01

THS7372IPW

Texas Instruments 线性 - 放大器 - 视频放大器和频缓冲器

产品简介：具有 1-SD 和 3 全高清滤波器和 6dB 增益的 4 通道视频放大器

查看详情
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.0625-$2.64

THS7372IPW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS7372IPW 中文资料属性参数

  • 标准包装：90
  • 类别：集成电路 (IC)
  • 家庭：线性 - 放大器 - 视频放大器和频缓冲器
  • 系列：-
  • 应用：滤波器
  • 输出类型：满摆幅
  • 电路数：4
  • -3db带宽：9.5MHz
  • 转换速率：-
  • 电流 - 电源：24.5mA
  • 电流 - 输出 / 通道：90mA
  • 电压 - 电源，单路/双路(±)：2.6 V ~ 5.5 V
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：14-TSSOP
  • 包装：管件
  • 其它名称：296-29432-5

产品特性

  • 一个用于CVBS视频的 SDTV 视频放大器
  • 3 个固定 全高清 1080p60 过滤器用于 Y’/P’B/P’R, G’B’R’, 或者计算机 RGB 输出
  • 六阶低通滤波器： SD 通道: 在 9.5 MHz下，–3 dB 固定全高清通道: 在 72 MHz下，–3 dB
  • SD 通道: 在 9.5 MHz下，–3 dB
  • 固定全高清通道: 在 72 MHz下，–3 dB
  • 多用输入变压： 具有 300-mV 输出漂移的 DC 耦合输入 具有同步顶端箝位或偏压的AC耦合电路
  • 具有 300-mV 输出漂移的 DC 耦合输入
  • 具有同步顶端箝位或偏压的AC耦合电路
  • 内置 6-dB 增益 (2 V/V)
  • +2.7-V 至 +5-V 单电源操作
  • 轨至轨输出： 自轨道 100 mV 之内的输出摆幅: 允许AC或者DC输出耦合 支持驱动 2 个视频线路/通道
  • 自轨道 100 mV 之内的输出摆幅: 允许AC或者DC输出耦合
  • 支持驱动 2 个视频线路/通道
  • 低总静态电流：在 3 V 电压下 3.5 mA
  • 停用电源电流功能：0.1 µA
  • 低差分增益/相位：0.2%/0.35°
  • RoHS-符合 TSSOP-14 封装

产品概述

使用革命性的，硅-锗(SiGe) BiCom3X 互补过程制造, THS7372是一款低功耗, 单电源, 2.7-V 至 5-V, 4 通道集成视频缓冲器。 它包含一个SDTV 过滤器和3个固定全高清 (真高清) HDTV过滤器。 所有滤波器特有六阶巴特沃斯（Butterworth）特性，可用作模数转化器（DAC）重构过滤器或模数转换器 (ADC) 图形保真滤波器。THS7372有灵活输入耦合能力, 并能被设置用于ac或者dc耦合输入。 300-mV输出水平偏移允许具有0-V输入的全同步动态输出范围。 AC-耦合模式包含一个透明同步顶端箝位电路以提供 CVBS, Y', 和 G'B'R' 信号。 可通过添加一个外部电阻到 VS+来很容易地实现对P'B/P'R的AC耦合偏压。THS7372是大范围视频缓冲应用的理想选择。 它的具有6-dB增益的轨到轨输出阶段允许ac和dc线路驱动。 能驱动双线路, 或者 75-Ω 负载， 允许作为视频线路驱动器的最大灵活性 在 3.3 V 和 0.1 μA (关闭模式) 下的23.4-mA 总静态电压使它非常适合必须满足功率敏感的系统。 能源之星 标准。THS7372的封装方式为TSSOP-14 无铅和环保 (RoHS-符合)封装方式。
查看全部

THS7372IPW 数据手册

数据手册 说明 数量 操作
THS7372IPW

IC VIDEO AMP 4CH 14-TSSOP

 50页,1.87M 查看

THS7372IPW 电路图

THS7372IPW 电路图

THS7372IPW 电路图
