THS7320IYHCR

视频放大器和模块

更新日期：2024-04-01

THS7320IYHCR

视频放大器和模块

产品简介：具有 4V/V 增益的 3 通道 ED 滤波器视频放大器

查看详情

THS7320IYHCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS7320IYHCR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥12.75959卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：滤波器
  • 输出类型：满摆幅
  • 电路数：3
  • -3db 带宽：20 MHz
  • 压摆率：80V/μs
  • 电流 - 供电：3.5 mA
  • 电流 - 输出/通道：65 mA
  • 电压 - 供电，单/双?(±)：2.6V ~ 5V
  • 安装类型：表面贴装型
  • 封装/外壳：9-XFBGA，DSBGA
  • 供应商器件封装：9-DSBGA（0.96x0.96）

产品特性

  • 超低的总静态电流：3.5 mA（在 3 V 电压下）
  • 停用电源电流：0.15 µA
  • 三阶 Butterworth 低通滤波器：–1 dB（在 17 MHz 频率下） –3 dB（在 20 MHz 频率下） 衰减：21 dB（在 43 MHz 频率下） 支持 Y’P’BP’R 480p/576p 或 R’G’B’ 视频 支持过采样系统生成 CVBS、S 视频或 Y’P’BP’R 480i/576i
  • –1 dB（在 17 MHz 频率下）
  • –3 dB（在 20 MHz 频率下）
  • 衰减：21 dB（在 43 MHz 频率下）
  • 支持 Y’P’BP’R 480p/576p 或 R’G’B’ 视频
  • 支持过采样系统生成 CVBS、S 视频或 Y’P’BP’R 480i/576i
  • 具有 150-mV 输出漂移的 DC 耦合输入
  • 内置增益：4 V/V (12 dB)
  • 单电源操作：+2.6 V 至 +5 V
  • 轨至轨输出支持 AC 或 DC 耦合
  • 低差分增益/相位：0.1%/0.1°
  • 输出引脚支持 ±8-kV IEC ESD 保护
  • 超小型的 WCSP 9 焊球封装：纤巧的 PCB 面积：0.96 mm x 0.96 mm（典型值） 超低的高度：0.5 mm（最大值） 间距：0.3 mm
  • 纤巧的 PCB 面积：0.96 mm x 0.96 mm（典型值）
  • 超低的高度：0.5 mm（最大值）
  • 间距：0.3 mm

产品概述

THS7320 采用革命性的互补型锗化硅 (SiGe) BiCom-3X 工艺制造，是一款超低功耗、单电源、2.6 V 至 5 V、三通道集成型视频缓冲器，具有 4 V/V 的增益。该器件非常适合于将尺寸与功耗作为重要参数的电池供电型应用。总静态电流仅为 3.5 mA（在 3 V 电压下），而视频部分在停用时的静态电流最低可减小至 0.15 µA。 THS7320 的视频部分包括三个具有三阶 Butterworth 特性的增强型分辨率 (ED) 滤波器通道。 .这些滤波器可用作数模转换器 (DAC) 重构滤波器或模数转换器 (ADC) 抗混叠滤波器。 另外，THS7320 还非常适合于过采样系统，此类系统可产生标准分辨率 (SD) 信号，包括 CVBS、S 视频、480i/576iY’P’BP’R、Y’U’V’ 和 R’G’B’。THS7320 专为 DC 耦合输入而设计。 为了减轻任意的 DAC/编码器终端干扰，采用了超高 (2.4 MΩ) 的输入阻抗。 内部电平移位在输出端增加了 150 mV 补偿，以消除饱和或限幅问题。 轨至轨输出支持 DC 或 AC 耦合。THS7320 采用一种超小型的 9 焊球晶圆芯片规模封装 (WCSP)，这种封装仅需占用超小的 0.92-mm2（典型值）印刷电路板 (PCB) 面积。
查看全部

THS7320IYHCR 数据手册

数据手册 说明 数量 操作
THS7320IYHCR

IC 3-CH INTEG VIDEO AMP 9DSBGA

 36页,1.25M 查看

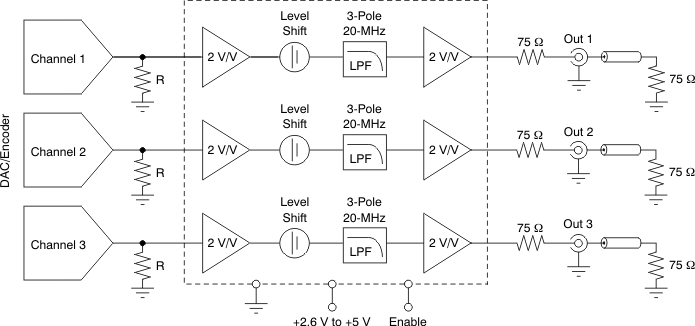

THS7320IYHCR 电路图
