THS6301IRSAT

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

THS6301IRSAT

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：单端口、G.Fast 106MHz、212MHz CPE DSL 线路驱动器放大器

查看详情

THS6301IRSAT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS6301IRSAT 中文资料属性参数

  • 现有数量：0现货7,250Factory查看交期
  • 价格：250 : ￥37.46312卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：电流反馈
  • 电路数：1
  • 输出类型：-
  • 压摆率：10500V/μs
  • 增益带宽积：1.1 GHz
  • -3db 带宽：-
  • 电流 - 输入偏置：-
  • 电压 - 输入补偿：-
  • 电流 - 供电：45.3mA
  • 电流 - 输出/通道：160 mA
  • 电压 - 跨度（最小值）：11.4 V
  • 电压 - 跨度（最大值）：12.6 V
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-VQFN 裸露焊盘
  • 供应商器件封装：16-QFN（4x4）

产品特性

  • 支持 G.Fast 106MHz、212MHz DSL 应用
  • 支持传统 VDSL 和 ADSL2+ 应用
  • 适合 G.Fast 和传统应用的高 MTPR （线路功率 = 8dBm）：ADSL2+ = 69dBVDSL-17a = 73dBVDSL-30a = 69dBG.Fast 106MHz = 62dBG.Fast 212MHz = 55dB
  • ADSL2+ = 69dB
  • VDSL-17a = 73dB
  • VDSL-30a = 69dB
  • G.Fast 106MHz = 62dB
  • G.Fast 212MHz = 55dB
  • 多种电源模式可适应不同外形
  • 可通过外部电阻器调节偏置电流
  • 低功耗线路端接模式：10.2mA
  • 掉电模式
  • 12V 技术支持高功率输出

产品概述

THS6301 是一款采用单通道电流反馈架构的差分线路驱动器，支持 G.Fast 和不同数字用户线路 (DSL) 家庭网关系统。该器件支持 106MHz 和 212MHz G.Fast 数字用户线路配置文件，使用本地离散多音调制 (DMT) 信号。THS6301 可在 8dBm 线路功率下以 212 MHz 的频率发挥高线性特性。该器件的独特架构可以最大限度地降低静态电流，同时仍可提供极高的线性特性。对于并不需要该放大器全部性能的线路驱动模式，该器件的内在偏置设置可提供节能效果。为了进一步提高灵活性并节省更多电力，可以通过连接到一个器件引脚的外部偏置电阻器来调节总静态电流。此外，该器件还 具备 两种线路端接模式，以便在非常低的功耗下保持阻抗匹配。该器件还可用作固定增益差分放大器，可以扩展带宽和功率以适应不同应用的 需求。该器件采用 16 引脚 4 x 4mm VQFN 封装。
查看全部

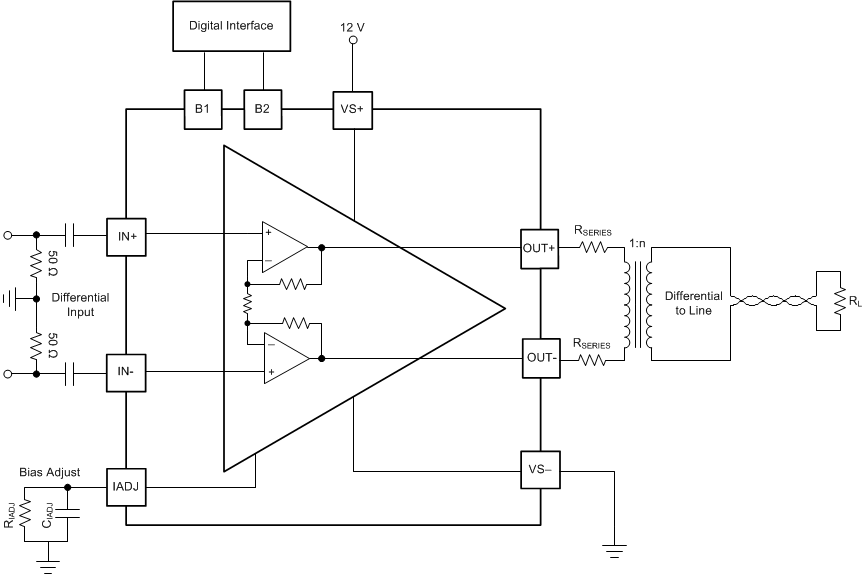

THS6301IRSAT 电路图

THS6301IRSAT 电路图

THS6301IRSAT 电路图
