THS6222IRHFR

Texas Instruments 特殊用途放大器

更新日期：2024-04-01

THS6222IRHFR

Texas Instruments 特殊用途放大器

产品简介：具有共模缓冲器的差分宽带 PLC 和 HPLC 线路驱动器

查看详情

THS6222IRHFR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS6222IRHFR 中文资料属性参数

  • 现有数量：2,597现货
  • 价格：1 : ￥15.98000剪切带（CT）3,000 : ￥8.10890卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：差分
  • 应用：数据集中器，差分 DSL 线路驱动器，家庭网络 PLC
  • 安装类型：表面贴装型
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商器件封装：24-VQFN（5x4）

产品特性

  • 电源电压范围 (VS)：8V 至 32V
  • 集成 1/2Vs 共模缓冲器
  • 大信号带宽：195MHz (VO = 16VPP)
  • 压摆率（16V 阶跃）：5500V/µs
  • 低失真（VS = 12V，50Ω 负载）： HD2：–80dBc (1MHz) HD3：–90dBc (1MHz)
  • HD2：–80dBc (1MHz)
  • HD3：–90dBc (1MHz)
  • 输出电流：338mA（VS = 12V，25Ω 负载）
  • 宽输出摆幅 (VS = 12V)： 19.4VPP（100Ω 负载） 18.6VPP（50Ω 负载）
  • 19.4VPP（100Ω 负载）
  • 18.6VPP（50Ω 负载）
  • 可调功耗模式： 满偏置模式：19.5mA 中偏置模式：15mA 低偏置模式：10.4mA 低功耗关断模式 IADJ 引脚，用于调节偏置电流
  • 满偏置模式：19.5mA
  • 中偏置模式：15mA
  • 低偏置模式：10.4mA
  • 低功耗关断模式
  • IADJ 引脚，用于调节偏置电流
  • 集成式过热保护
  • 与 24 引脚 THS6212 VQFN 引脚兼容

产品概述

THS6222 是一款具有电流反馈架构的差分线路驱动器放大器，该器件使用德州仪器 (TI) 专有的高速硅锗 (SiGe) 工艺制造。该器件专用于在驱动重线路负载时需要高线性度的宽带、高速、电力线通信 (HPLC) 线路驱动器应用。 THS6222 的独特架构可以尽可能降低静态电流，同时提供极高的线性度。该放大器具有可调的电流引脚 (IADJ)，可设定多种偏置模式的额定电流消耗，从而提供更佳的节能效果，而无需发挥放大器的全部性能。关断偏置模式能够在时分多路复用 (TDM) 系统中进一步降低接收模式下的功耗，同时保持高输出阻抗。集成式 1/2 Vs 共模缓冲器不需要外部组件，从而降低了系统成本并节省了布板空间。57VPP（100Ω 负载）的宽输出摆幅搭配 32V 电源以及超过 650mA 的电流驱动（25Ω 负载），可提供低失真的宽带动态范围。 THS6222 采用 24 引脚 VQFN 封装，散热焊盘外露，额定工作环境温度范围为 -40°C 至 +85°C。
查看全部

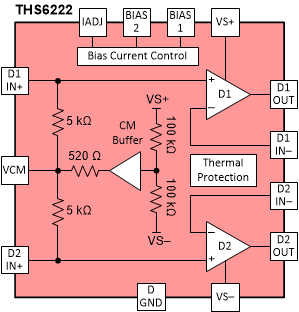

THS6222IRHFR 电路图

THS6222IRHFR 电路图

THS6222IRHFR 电路图
