产品简介:双通道、低噪声、精密、150MHz 全差分放大器

查看详情

THS4552IRTWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS4552IRTWT 中文资料属性参数

  • 现有数量:5,774现货
  • 价格:1 : ¥54.93000剪切带(CT)250 : ¥39.22004卷带(TR)
  • 系列:-
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • 放大器类型:差分
  • 电路数:2
  • 输出类型:差分,满摆幅
  • 压摆率:220V/μs
  • 增益带宽积:135 MHz
  • -3db 带宽:-
  • 电流 - 输入偏置:1 μA
  • 电压 - 输入补偿:50 μV
  • 电流 - 供电:1.37mA(x2 通道)
  • 电流 - 输出/通道:65 mA
  • 电压 - 跨度(最小值):2.7 V
  • 电压 - 跨度(最大值):5.4 V
  • 工作温度:-40°C ~ 125°C
  • 安装类型:表面贴装型
  • 封装/外壳:24-WFQFN 裸露焊盘
  • 供应商器件封装:24-WQFN(4x4)

产品特性

  • 带宽:150MHz (G = 1V/V)
  • 差分输出压摆率:220V/µs
  • 增益带宽积:135MHz
  • 负电源轨输入 (NRI)、轨到轨输出 (RRO)
  • 宽输出共模控制范围
  • 单电源工作电压范围:2.7V 至 5.4V
  • 修整后的电源电流: 1.37mA/通道 (5V)
  • 25°C 输入失调电压:±175µV(最大值)
  • 输入失调电压温漂:±2.0µV/°C(最大值)
  • 差分输入电压噪声:3.3nV/√Hz
  • HD2:-128dBc(2VPP、100kHz 时)
  • HD3:-139dBc(2VPP、100kHz 时)
  • 建立时间小于 50ns:4V 阶跃,容限为 0.01%
  • 18 位建立时间:4V 阶跃,小于 500ns

产品概述

THS4552 全差分放大器可在单端源与差分输出之间提供一个简单的接口,从而满足各类高精度模数转换器 (ADC) 的需求。此器件具有出色的直流精度、低噪声以及稳健的容性负载驱动能力,非常适用于具有高精度要求的数据采集系统;同时通过放大器和 ADC 组合,可提供出色的信噪比 (SNR) 与无杂散动态范围 (SFDR)。THS4552 具有所需的负电源轨输入,可用于将直流耦合、以接地为中心的源信号连接到单电源差分输入 ADC。超低的直流误差和漂移项能够满足新兴 16 至 20 位逐次逼近寄存器 (SAR) 的输入要求。宽范围输出共模控制支持 ADC 由 1.8V 至 5V 电源供电,满足 ADC 的 0.7V 至 3.0V 以上的共模输入要求。THS4552 器件在 –40°C 至 +125°C 的额定宽温度范围内运行,并且可采用 16 引脚 TSSOP 和 24 引脚 VQFN 封装。

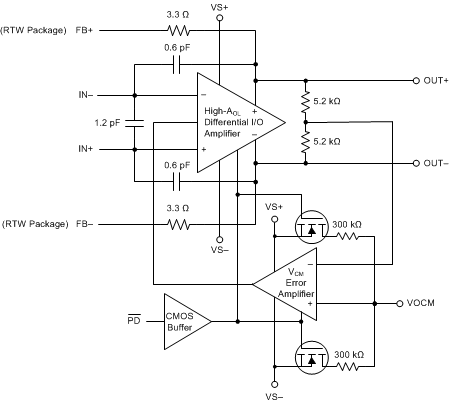

THS4552IRTWT 电路图

THS4552IRTWT 电路图

THS4552IRTWT 电路图
