THS4541QWRGTRQ1

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

THS4541QWRGTRQ1

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：汽车类高速差分 I/O 放大器

查看详情

THS4541QWRGTRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
THS4541QWRGTRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

THS4541QWRGTRQ1 中文资料属性参数

现有数量：2,044现货
价格：1 : ￥59.86000剪切带（CT）3,000 : ￥37.74216卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
放大器类型：差分
电路数：1
输出类型：满摆幅
压摆率：1500V/μs
增益带宽积：850 MHz
-3db 带宽：620 MHz
电流 - 输入偏置：10 μA
电压 - 输入补偿：100 μV
电流 - 供电：10.1mA
电流 - 输出/通道：100 mA
电压 - 跨度（最小值）：2.7 V
电压 - 跨度（最大值）：5.4 V
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：16-VFQFN 裸露焊盘
供应商器件封装：16-VQFN（3x3）

产品特性

适用于汽车电子应用
具有符合 AEC-Q100 标准的下列结果：器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围器件人体放电模式 (HBM) 分类等级 2 器件组件充电模式 (CDM) 分类等级 C6
器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
器件人体放电模式 (HBM) 分类等级 2
器件组件充电模式 (CDM) 分类等级 C6
完全差分放大器 (FDA) 架构
带宽：500MHz (G = 2V/V)
增益带宽产品：850MHz
转换率：1500V/μs
HD2：10MHz 时为 –95dBc（2 VPP，RL = 500Ω）
HD3：10MHz 时为 –90dBc（2 VPP，RL = 500Ω）
输入电压噪声：2.2nV/Hz(f > 100kHz)
低偏移漂移：±0.5µV/°C（典型值）
负轨输入 (NRI)
轨到轨输出 (RRO)
Rload ≥ 50Ω 时仍可稳定运行
输出共模控制
电源：单电源电压范围：2.7V 到 5.4V 分离电源电压范围：±1.35V 到 ±2.7V 静态电流：10.1mA（5V 电源）
单电源电压范围：2.7V 到 5.4V
分离电源电压范围：±1.35V 到 ±2.7V
静态电流：10.1mA（5V 电源）
断电能力：2µA（典型值）
低功耗高性能模数转换器 (ADC) 驱动器SAR、ΔΣ 和流水线
SAR、ΔΣ 和流水线
低功耗、高性能（直流耦合或交流耦合）单端到差分放大器差分到差分放大器
单端到差分放大器
差分到差分放大器
差分有源滤波器
数模转换器 (DAC) 输出的差分互阻抗
ADC3xxx 系列低功耗、高性能 ADC 的直流耦合或交流耦合接口
与 ADA4932-1 (VQFN-16) 引脚兼容

产品概述

THS4541-Q1 器件是一款低功耗、电压反馈、全差分放大器 (FDA)，其具有低于负电源轨的输入共模范围以及轨到轨输出。其设计用于低功耗数据采集系统，其中高密度对于高性能 ADC 或 DAC 接口设计至关重要。THS4541-Q1 器件提供了连接直流耦合中央接地源信号所需的负轨输入。此负轨输入搭配轨到轨输出，只需使用一个 2.7V 到 5.4V 的电源即可轻松将单端接地基准双极信号源与各种逐次逼近寄存器 (SAR)、Δ-Σ 或流水线 ADC 相连接。THS4541-Q1 器件的额定运行温度介于 –40°C 与 +125°C 之间，并且采用 16 引脚超薄四方扁平无引线 (VQFN) 封装。

查看全部

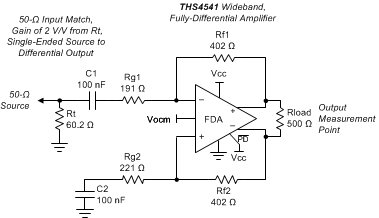

THS4541QWRGTRQ1 电路图
