THS4541IRGTR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

THS4541IRGTR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：高速差动 I/O 放大器

查看详情

THS4541IRGTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS4541IRGTR 中文资料属性参数

  • 现有数量：0现货9,000Factory查看交期
  • 价格：3,000 : ￥31.98246卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 放大器类型：差分
  • 电路数：1
  • 输出类型：满摆幅
  • 压摆率：1500V/μs
  • 增益带宽积：850 MHz
  • -3db 带宽：620 MHz
  • 电流 - 输入偏置：10 μA
  • 电压 - 输入补偿：450 μV
  • 电流 - 供电：10.1mA
  • 电流 - 输出/通道：-
  • 电压 - 跨度（最小值）：2.7 V
  • 电压 - 跨度（最大值）：5.4 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 供应商器件封装：16-VQFN（3x3）

产品特性

  • 全差分放大器 (FDA) 架构
  • 带宽：500MHz (G = 2V/V)
  • 增益带宽积：850MHz
  • 压摆率：1500V/µs
  • HD2：10MHz 时为 –95dBc（2VPP，RL = 500Ω）
  • HD3：10MHz 时为 –90dBc（2VPP，RL = 500Ω）
  • 输入电压噪声： 2.2nV/√Hz (f > 100kHz)
  • 低温漂：±0.5µV/°C（典型值）
  • 负电源轨输入 (NRI)
  • 轨到轨输出 (RRO)
  • Rload ≥ 50Ω 时仍可稳定运行
  • 输出共模控制
  • 电源： 单电源电压范围：2.7V 至 5.4V 双电源电压范围：±1.35V 至 ±2.7V 静态电流：10.1mA（5V 电源）
  • 单电源电压范围：2.7V 至 5.4V
  • 双电源电压范围：±1.35V 至 ±2.7V
  • 静态电流：10.1mA（5V 电源）
  • 断电能力：2µA（典型值）

产品概述

THS4541 是一款低功耗、电压反馈、全差分放大器 (FDA)，输入共模范围低于负轨和轨到轨输出。THS4541 专为低功耗数据采集系统而设计，其中高密度对于高性能模数转换器 (ADC) 或数模转换器 (DAC) 接口设计至关重要。THS4541 具有所需的负电源轨输入，可用于连接直流耦合、以接地为中心的源信号。此负电源轨输入搭配轨到轨输出，只需使用一个 2.7V 至 5.4V 的电源，即可轻松将单端接地基准双极信号源与各种逐次逼近寄存器 (SAR)、Δ-Σ 或流水线 ADC 相连接。THS4541 在 –40°C 至 +125°C 的额定宽温度范围内运行，并且采用 16 引脚 VQFN 封装和 10 引脚 WQFN 封装。
查看全部

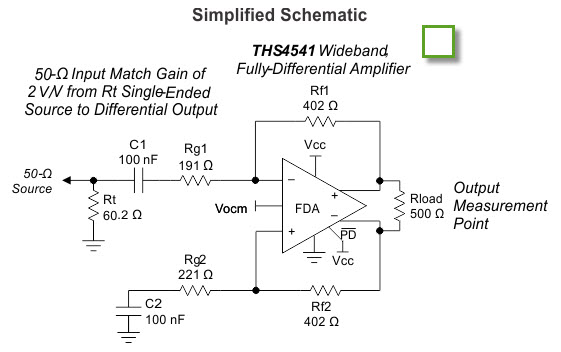

THS4541IRGTR 电路图

THS4541IRGTR 电路图

THS4541IRGTR 电路图
