THS4532IPWR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

THS4532IPWR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：双通道、超低功耗 0.25mA、RRO、全差动放大器

查看详情

THS4532IPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS4532IPWR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,000 : ￥22.32333卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 放大器类型：差分
  • 电路数：2
  • 输出类型：差分，满摆幅
  • 压摆率：390V/μs
  • 增益带宽积：27 MHz
  • -3db 带宽：36 MHz
  • 电流 - 输入偏置：200 nA
  • 电压 - 输入补偿：80 μV
  • 电流 - 供电：250μA（x2 通道）
  • 电流 - 输出/通道：25 mA
  • 电压 - 跨度（最小值）：2.5 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP

产品特性

  • 超低功耗： 电压：2.5V 至 5.5V 电流：250µA 省电模式：0.5µA （典型值）
  • 电压：2.5V 至 5.5V
  • 电流：250µA
  • 省电模式：0.5µA （典型值）
  • 全差分架构
  • 带宽：36MHz
  • 转换速率：200V/μs
  • 总谐波失真 (THD)：1kHz (1VRMS，RL=2kΩ) 时为 -120dBc
  • 输入电压噪声：10nV/√Hz(f=1kHz)
  • 高 DC 精度： VOS：±100µV VOS漂移：±3µV/˚C（-40°C 至 +125°C） AOL：114dB
  • VOS：±100µV
  • VOS漂移：±3µV/˚C（-40°C 至 +125°C）
  • AOL：114dB
  • 轨到轨输出 (RRO)
  • 负电源轨输入 (NRI)
  • 输出共模控制
  • 低功耗逐次逼近 (SAR)，三角积分模数转换器 (ADC) 驱动器
  • 低功耗、高性能： 差分到差分放大器 单端到差分放大器
  • 差分到差分放大器
  • 单端到差分放大器
  • 低功耗、宽带宽差分驱动器
  • 低功耗、宽带宽差分信号调节
  • 高通道数和高功率密度系统

产品概述

THS4532 是一款低功耗、全差分放大器，其具有低于负电源轨的输入共模范围以及轨到轨输出。 此器件设计用于能耗和功率耗散都十分关键的低功率数据采集系统和高密度应用。 此器件特有精确输出共模控制，此控制可实现驱动模数转换器 (ADC) 时的 dc 耦合。 与低于负电源轨和轨到轨输出的输入共模范围相耦合，此控制可只使用 2.5V 至 5V 的单电源轻松实现单端接地基准信号源与逐次逼近 (SAR) 的连接和三角积分(ΔΣ) ADC 的对接。 THS4532 也是一款适用于通用、低功耗差分信号调节应用的实用工具。该器件在 –40°C 至 125°C 的扩展级工业温度范围内额定运行。 该器件提供以下封装选项：
查看全部

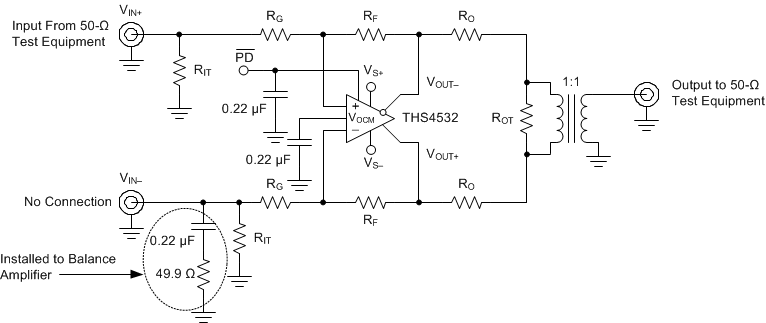

THS4532IPWR 电路图

THS4532IPWR 电路图

THS4532IPWR 电路图
