THS4521SHKJ

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-CDFF
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：散装
  • 参考价格：$102-$95.625

更新日期：2024-04-01

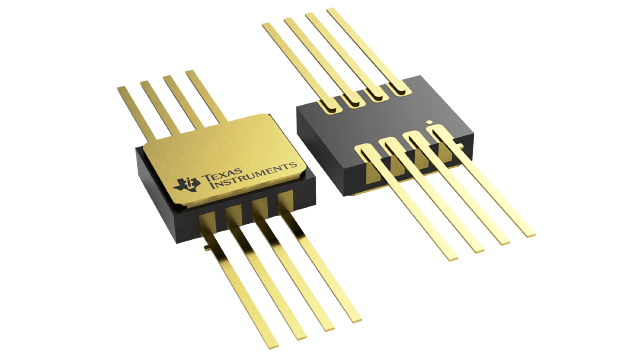

THS4521SHKJ

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：高温、极低功耗、负轨输入、轨到轨输出、差动放大器

查看详情
  • 封装：8-CDFF
  • RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
  • 包装方式：散装
  • 参考价格：$102-$95.625

THS4521SHKJ 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS4521SHKJ 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：差分
  • 电路数：1
  • 输出类型：差分，满摆幅
  • 转换速率：422.5 V/µs
  • 增益带宽积：81MHz
  • -3db带宽：104.3MHz
  • 电流 - 输入偏压：750nA
  • 电压 - 输入偏移：100µV
  • 电流 - 电源：1mA
  • 电流 - 输出 / 通道：35mA
  • 电压 - 电源，单路/双路(±)：2.5 V ~ 3.6 V，±1.25 V ~ 1.8 V
  • 工作温度：-55°C ~ 210°C
  • 安装类型：表面贴装
  • 封装/外壳：8-CDFF
  • 供应商设备封装：8-CFP
  • 包装：散装

产品特性

  • 全差分架构
  • 带宽： 40.7 MHz (210°C)
  • 转换速率： 353.5 V/μs (210°C)
  • HD2: –96 dBc，在 1 kHz (1 VRMS, RL = 1 kΩ) (210°C)
  • HD3: –91.5 dBc，在 1 kHz (1 VRMS, RL = 1 kΩ) (210°C)
  • 输入电压噪声： 19.95 nV/√Hz (f = 100 kHz)
  • 开环增益： 90 dB （典型值）(210°C)
  • NRI—负轨输入
  • RRO—轨至轨输出
  • 输出共模控制 （具有低失调及低漂移）
  • 电源 电压： 2.5 V (±1.25 V) 至 3.3 V (±1.65 V) 电流：每通道 1.4 mA （在 3.3 V 电压下）
  • 电压： 2.5 V (±1.25 V) 至 3.3 V (±1.65 V)
  • 电流：每通道 1.4 mA （在 3.3 V 电压下）
  • 断电能力： 10 µA （典型值）(210°C)

产品概述

THS4521 是一款极低功率，完全差分运算放大器，此放大器具有轨到轨输出和一个包括负电源轨在内的输入共模范围。 这个放大器设计用于低功率数据采集系统和高密度应用，在此类应用中功率耗散是一个关键参数，此放大器还在音频应用中提供出色的性能。THS4521 具有准确的输出共模控制能力，可在驱动模数转换器 (ADC) 时实现 DC 耦合。 这种控制能力与一个低于负电源轨的输入共模范围以及轨至轨输出相结合，可在单端接地参考信号源之间实现简易型连接。 此外，该器件还非常适合只采用单 2.5-V 至 3.3-V 电源和地面电源来驱动逐次逼近寄存器型 (SAR) 和增量-累加型 (ΔΣ) ADC。THS4521 针对 –55°C 至 210°C 的工作温度范围进行了特性分析。
