  • 封装:16-VFQFN 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$10.208-$9.284

更新日期:2024-04-01

产品简介:汽车类宽带运算放大器

查看详情
  • 封装:16-VFQFN 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$10.208-$9.284

THS4509QRGTRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS4509QRGTRQ1 中文资料属性参数

  • 标准包装:1
  • 类别:集成电路 (IC)
  • 家庭:Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列:-
  • 放大器类型:差分
  • 电路数:1
  • 输出类型:差分
  • 转换速率:6600 V/µs
  • 增益带宽积:3GHz
  • -3db带宽:2GHz
  • 电流 - 输入偏压:8µA
  • 电压 - 输入偏移:1000µV
  • 电流 - 电源:37.7mA
  • 电流 - 输出 / 通道:96mA
  • 电压 - 电源,单路/双路(±):3 V ~ 5.25 V,±1.5 V ~ 2.625 V
  • 工作温度:-40°C ~ 125°C
  • 安装类型:表面贴装
  • 封装/外壳:16-VFQFN 裸露焊盘
  • 供应商设备封装:16-QFN-EP(3x3)
  • 包装:®
  • 配用:296-31387-ND - EVAL MODULE FOR THS4520296-21087-ND - EVALUATION MODULE FOR THS4513296-21086-ND - EVALUATION MODULE FOR THS4511296-21085-ND - EVALUATION MODULE FOR THS4508296-18855-ND - EVAL MODULE FOR THS4509
  • 其它名称:296-24104-6

产品特性

  • Qualified for Automotive Applications
  • Fully Differential Architecture
  • Centered Input Common-Mode Range
  • Minimum Gain of 2 V/V (6 dB)
  • Bandwidth: 1900 MHz
  • Slew Rate: 6600 V/µs
  • 1% Settling Time: 2 ns
  • HD2: –75 dBc at 100 MHz
  • HD3: –80 dBc at 100 MHz
  • OIP2: 73 dBm at 70 MHz
  • OIP3: 37 dBm at 70 MHz
  • Input Voltage Noise: 1.9 nV/√Hz (f > 10 MHz)
  • Noise Figure: 17.1 dB
  • Output Common-Mode Control
  • Power Supply: Voltage: 3 V (±1.5 V) to 5 V (±2.5 V) Current: 37.7 mA
  • Voltage: 3 V (±1.5 V) to 5 V (±2.5 V)
  • Current: 37.7 mA
  • Power-Down Capability: 0.65 mA

产品概述

The THS4509-Q1 is a wideband, fully differential operational amplifier designed for 5-V data-acquisition systems. It has very low noise at 1.9 nV/√Hz, and extremely low harmonic distortion of –75-dBc HD2 and –80-dBc HD3 at 100 MHz with 2 Vpp, G = 10 dB, and 1-kΩ load. Slew rate is very high at 6600 V/µs and with settling time of 2 ns to 1% (2-V step), it is ideal for pulsed applications. It is designed for minimum gain of 6 dB but is optimized for gain of 10 dB.To allow for dc coupling to analog-to-digital converters (ADCs), its unique output common-mode control circuit maintains the output common-mode voltage within 3-mV offset (typical) from the set voltage, when set within 0.5 V of mid-supply, with less than 4-mV differential offset voltage. The common-mode set point is set to mid-supply by internal circuitry, which may be overdriven from an external source.The input and output are optimized for best performance with their common-mode voltages set to mid-supply. Along with high-performance at low power-supply voltage, this makes for extremely high-performance single-supply 5-V data-acquisition systems.The THS4509-Q1 is offered in a quad 16-pin leadless QFN package (RGT) and is characterized for operation over the full automotive temperature range from –40°C to 125°C.

THS4509QRGTRQ1 数据手册

数据手册 说明 数量 操作
THS4509QRGTRQ1

Differential Amplifier 1 Circuit Differential 16-QFN (3x3)

48页,2.06M 查看

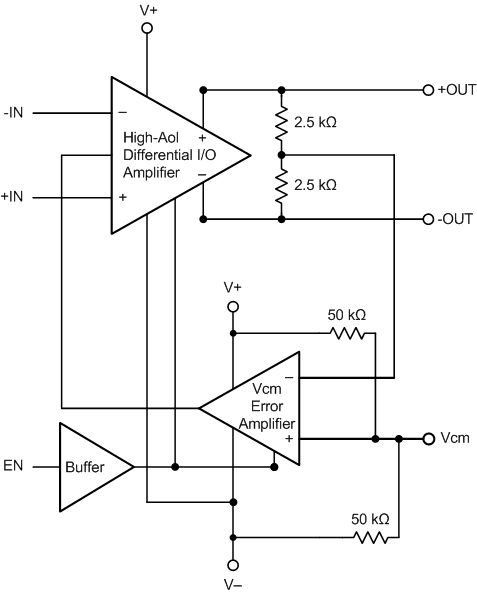

THS4509QRGTRQ1 电路图

THS4509QRGTRQ1 电路图

THS4509QRGTRQ1 电路图
