THS4502CDGNR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$5.2

更新日期：2024-04-01

THS4502CDGNR

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：具有断电功能的高速全差分放大器

查看详情
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$5.2

THS4502CDGNR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS4502CDGNR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：差分
  • 电路数：1
  • 输出类型：差分
  • 转换速率：2800 V/µs
  • 增益带宽积：300MHz
  • -3db带宽：370MHz
  • 电流 - 输入偏压：4µA
  • 电压 - 输入偏移：1000µV
  • 电流 - 电源：23mA
  • 电流 - 输出 / 通道：120mA
  • 电压 - 电源，单路/双路(±)：4.5 V ~ 15 V，±2.25 V ~ 7.5 V
  • 工作温度：0°C ~ 70°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • 供应商设备封装：8-MSOP-PowerPad
  • 包装：带卷 (TR)
  • 配用：296-18858-ND - EVAL MODULE FOR THS7530296-20559-ND - EVAL MOD FOR THS4502

产品特性

  • Fully Differential Architecture
  • Bandwidth: 370 MHz
  • Slew Rate: 2800 V/µs
  • IMD3: -95 dBc at 30 MHz
  • OIP3: 51 dBm at 30 MHz
  • Output Common-Mode Control
  • Wide Power Supply Voltage Range: 5 V, ±5 V, 12 V, 15 V
  • Centered Input Common-Mode Range
  • Power-Down Capability (THS4502)
  • Evaluation Module Available

产品概述

The THS4502 and THS4503 are high-performance fully differential amplifiers from Texas Instruments. The THS4502, featuring power-down capability, and the THS4503, without power-down capability, set new performance standards for fully differential amplifiers with unsurpassed linearity, supporting 14-bit operation through 40 MHz. Package options include the 8-pin SOIC and the 8-pin MSOP with PowerPAD for a smaller footprint, enhanced ac performance, and improved thermal dissipation capability.
查看全部

THS4502CDGNR 数据手册

数据手册 说明 数量 操作
THS4502CDGNR

WIDEBAND, LOW-DISTORTION FULLY DIFFERENTIAL AMPLIFIERS

 40 Pages页,610K 查看
THS4502CDGNRG4

WIDEBAND, LOW-DISTORTION FULLY DIFFERENTIAL AMPLIFIERS

 40 Pages页,610K 查看

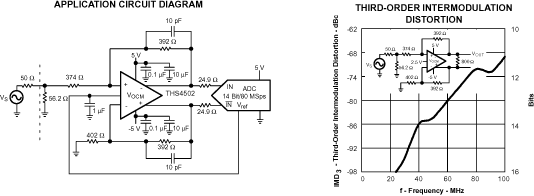

THS4502CDGNR 电路图

THS4502CDGNR 电路图

THS4502CDGNR 电路图
