THS4501CD

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$8.91747

更新日期：2024-04-01

THS4501CD

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：高速全差动放大器，+/-5V

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$8.91747

THS4501CD 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

THS4501CD 中文资料属性参数

  • 标准包装：75
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：差分
  • 电路数：1
  • 输出类型：差分
  • 转换速率：2800 V/µs
  • 增益带宽积：300MHz
  • -3db带宽：370MHz
  • 电流 - 输入偏压：4µA
  • 电压 - 输入偏移：4000µV
  • 电流 - 电源：23mA
  • 电流 - 输出 / 通道：120mA
  • 电压 - 电源，单路/双路(±)：4.5 V ~ 15 V，±2.25 V ~ 7.5 V
  • 工作温度：0°C ~ 70°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：管件
  • 配用：296-18858-ND - EVAL MODULE FOR THS7530296-20558-ND - EVAL MOD FOR THS4501

产品特性

  • Fully Differential Architecture
  • Bandwidth: 370 MHz
  • Slew Rate: 2800 V/µs
  • IMD3: –90 dBc at 30 MHz
  • OIP3: 49 dBm at 30 MHz
  • Output Common-Mode Control
  • Wide Power-Supply Voltage Range: 5 V, ±5 V, 12 V, 15 V
  • Input Common-Mode Range Shifted to Include Negative Power-Supply Rail
  • Power-Down Capability (THS4500)
  • Evaluation Module Available

产品概述

The THS4500 and THS4501 are high-performance fully differential amplifiers from Texas Instruments. The THS4500, featuring power-down capability, and the THS4501, without power-down capability, set new performance standards for fully differential amplifiers with unsurpassed linearity, supporting 14-bit operation through 40 MHz. Package options include the SOIC-8 and the MSOP-8 with PowerPAD for a smaller footprint, enhanced ac performance, and improved thermal dissipation capability.
查看全部

THS4501CD 数据手册

数据手册 说明 数量 操作
THS4501CDGK

WIDEBAND, LOW DISTORTION FULLY DIFFERENTIAL AMPLIFIERS

 37 Pages页,586K 查看
THS4501CDGN

WIDEBAND, LOW DISTORTION FULLY DIFFERENTIAL AMPLIFIERS

 37 Pages页,586K 查看

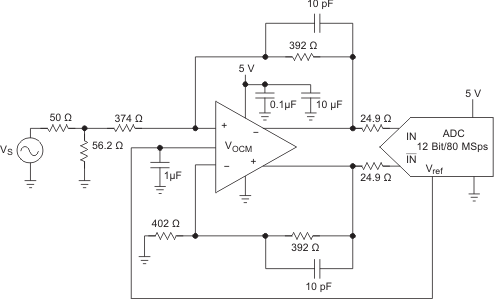

THS4501CD 电路图

THS4501CD 电路图

THS4501CD 电路图
