TFP401PZP

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：100-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$10-$9

更新日期：2024-04-01

TFP401PZP

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：165MHz TMDS DVI 接收器/解串器和 Panelbus? 集成电路

查看详情
  • 封装：100-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$10-$9

TFP401PZP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TFP401PZP 中文资料属性参数

  • 标准包装：90
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：接收器
  • 驱动器/接收器数：-
  • 规程：-
  • 电源电压：3 V ~ 3.6 V
  • 安装类型：表面贴装
  • 封装/外壳：100-TQFP 裸露焊盘
  • 供应商设备封装：100-HTQFP（14x14）
  • 包装：托盘
  • 其它名称：296-9992

产品特性

  • 支持高达 165MHz 的像素速率（包括 60Hz 时的 1080p 和 WUXGA）
  • 符合数字可视化接口 (DVI) 技术规范(1)
  • 真彩色，24 位/像素，1670 万色（每时钟驱动 1 至 2 个像素）
  • 通过激光修整内部端接电阻器，实现出色的固定阻抗匹配
  • 高达 1 个像素时钟周期的偏移容限
  • 4 倍过采样
  • 降低了功耗 – 1.8V 内核运行，3.3V I/O 和电源(2)
  • 使用错时像素输出来减少接地反弹
  • 使用 TI PowerPAD™ 封装实现低噪声和良好的功率耗散
  • 采用 TI 0.18µm EPIC-5 CMOS 工艺的先进技术
  • TFP401A 包含 HSYNC 抖动抗扰能力 (3)

产品概述

德州仪器 (TI) 的 TFP401 和 TFP401A 是 TI PanelBus™ 平板显示产品，是全系列兼容端到端 DVI 1.0 解决方案的一部分。TFP401/401A 主要面向台式机 LCD 显示器和数字投影仪，可应用于任何需要高速数字接口的设计中。TFP401 和 TFP401A 支持高达 1080p 的显示分辨率和 24 位真彩色像素格式的 WUXGA。TFP401 和 TFP401A 可提供设计灵活性，在每个时钟内驱动 1 个或 2 个像素，支持 TFT 或 DSTN 面板，并提供错时像素输出选项来减少接地反弹。PowerPAD 先进的封装技术可实现业界出色的功率耗散、封装尺寸和超低接地电感。TFP401 和 TFP401A 将创新的 PanelBus 电路与 TI 先进的 0.18µm EPIC-5 CMOS 工艺技术以及 TI 的 PowerPAD 封装技术组合在一起，用于实现可靠的低功耗、低噪声、高速数字接口解决方案。
查看全部

TFP401PZP 数据手册

数据手册 说明 数量 操作
TFP401PZP

TI PanelBus DIGITAL RECEIVER

 19 Pages页,304K 查看

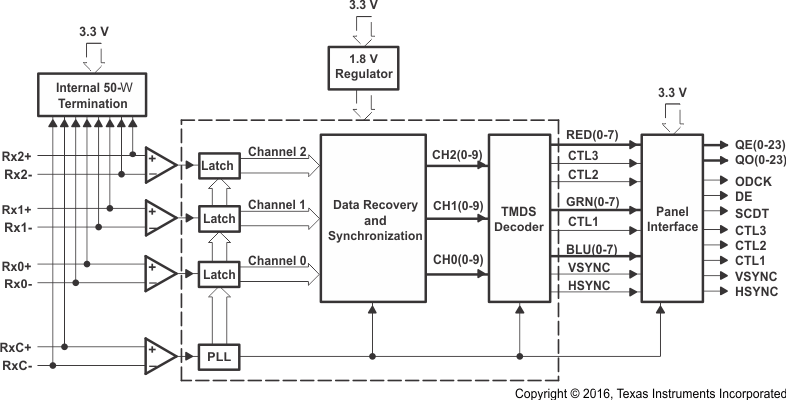

TFP401PZP 电路图

TFP401PZP 电路图

TFP401PZP 电路图
