更新日期：2024-04-01
产品简介：具有内部 1mA 拉电流的 2 位电平转换 400kHz I2C/SMBus 缓冲器/中继器
查看详情TCA9801DGKT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TCA9801DGKT 中文资料属性参数
- 现有数量：3,899现货10,000Factory
- 价格：1 : ￥8.82000剪切带（CT）250 : ￥5.74300卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 转换器类型：电压电平
- 通道类型：双向
- 电路数：1
- 每个电路通道数：2
- 电压 - VCCA：0.8 V ~ 3.6 V
- 电压?- VCCB：1.65 V ~ 3.6 V
- 输入信号：-
- 输出信号：-
- 输出类型：非反相
- 数据速率：-
- 工作温度：-40°C ~ 125°C（TA）
- 特性：-
- 安装类型：表面贴装型
- 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
- 供应商器件封装：8-VSSOP
产品特性
- 双通道双向缓冲器
- 在 B 侧集成了电流源，不需要外部 B 侧电阻器
- 超低功耗
- 无静态电压偏移，低 VOL
- 与 I2C 总线和 SMBus 兼容
- 在 A 侧上，工作电源电压范围为 0.8V 至 3.6V
- 在 B 侧上，工作电源电压范围为 1.65V 至 3.6V
- 高电平有效中继器使能输入
- A 侧断电高阻抗 I2C 总线引脚
- 断电反射功率保护 I2C 总线引脚
- 支持时钟拉伸和多主仲裁
- 0.5mA 至 3mA 的电流源选项系列
产品概述
TCA9801 是一款适用于 I2C 总线和 SMBus/PMBus 系统的双通道双向缓冲器。它在低电压（低至 0.8V）和较高电压（1.65V 至 3.6V）之间提供双向电平转换。TCA9801 在器件 B 侧 具有 一个内部电流源，因而 B 侧不需要外部上拉电阻器。该电流源还提供改进的上升时间和超低功耗。TCA9801 能够在不使用静态电压偏移或增量偏移的情况下提供真正的缓冲（而不是 pass-FET 解决方案）。这意味着 TCA9801 的 A 侧和 B 侧上的 VOL 极低（约为 0.2V），有助于消除由于固定的 VIL 阈值导致的通信问题。TCA9801 的另一个重要特性是没有电源定序要求或电源依赖性。VCCA 可以大于、小于或等于 VCCB。这使得系统设计人员可以灵活地使用 TCA9801。TCA9801 是由四种器件组成的产品系列中的一部分，每种器件有不同的电流源强度（请参见器件比较表）。

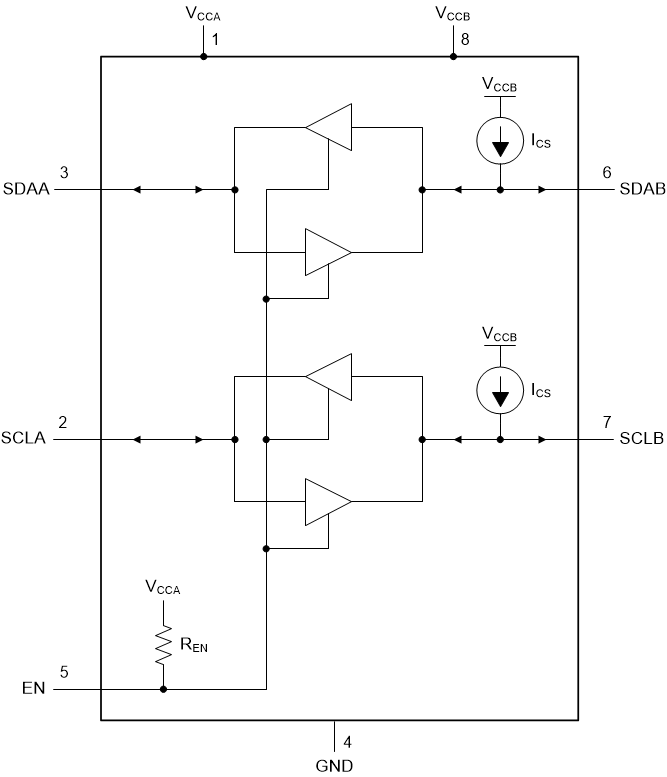

TCA9801DGKT 电路图
TCA9801DGKT 电路图
